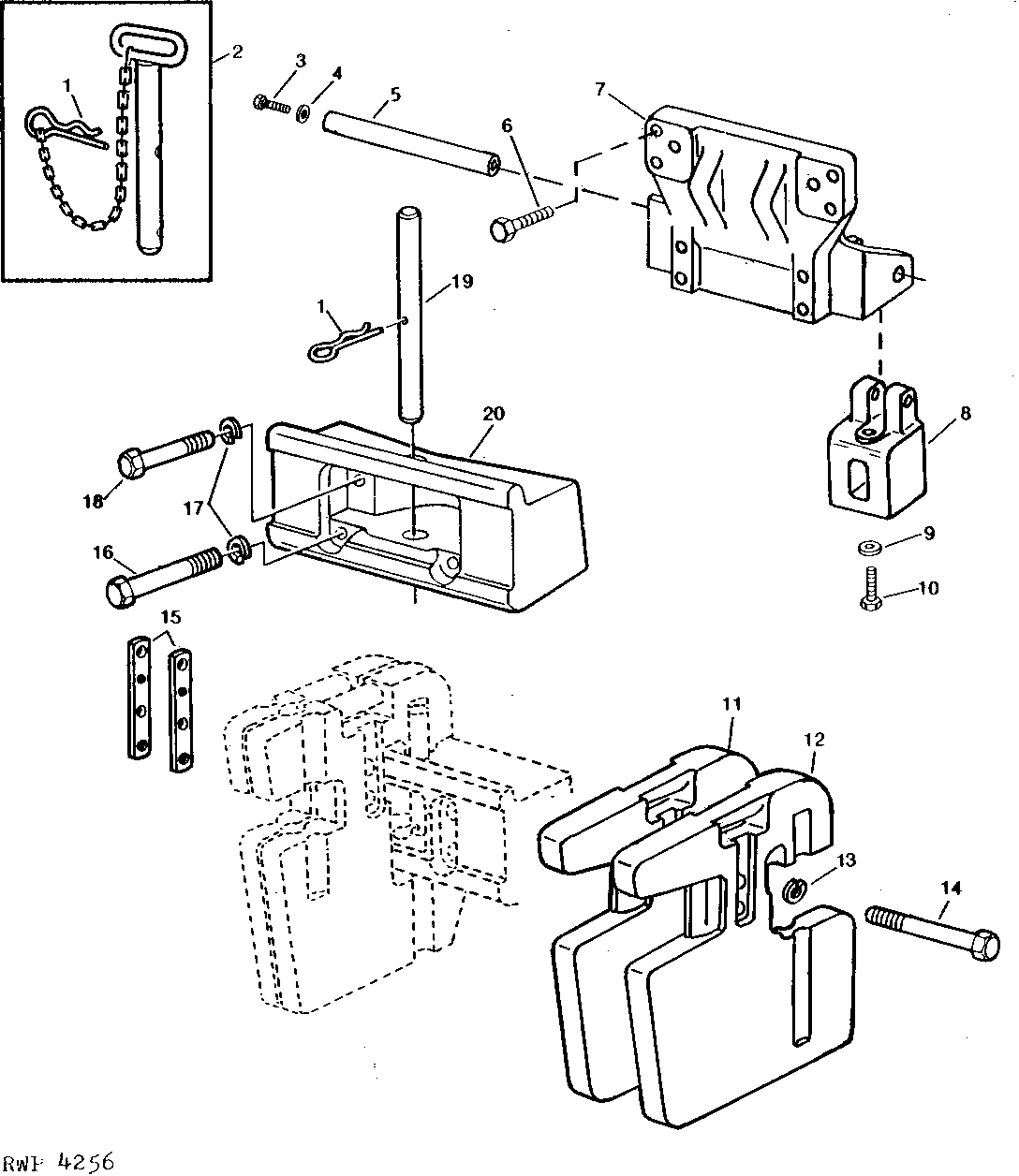

FRAME WEIGHTS (EUROPEAN VERSION)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L12491	2	Spring Locking Pin	-
2	AL31229	1	Pin Fastener	-
3	19M7932	2	Cap Screw	M8 X 16, (HS=10.9)
4	24M7207	2	Washer	8.400 X 24 X 2 mm
5	L38394	1	Pin Fastener	-
6	19H3167	2	Cap Screw	3/4" X 3-1/4"
7	R78751	1	Bracket	-
8	L38452	2	Weight	-
9	24M7242	2	Washer	21.400 X 42 X 5 mm
10	19M7779	2	Cap Screw	M20 X 240
11	L38450	1	Weight	RH
11	L38449	1	Weight	LH, NLA
12	L38451	1	Weight	(OUTER)
13	12M7044	1	Lock Washer	18.500 mm, M18
14	08H4738	1	Bolt	(NUMBER OF WEIGHTS) (GERMANY) 5/8" X 9", (HS, SAE 8), (6)
14	08H4482	1	Cap Screw	(NUMBER OF WEIGHTS) 5/8" X 12", (8)
14	08H4738	2	Bolt	(NUMBER OF WEIGHTS) 5/8" X 9", (10)
14	19H3650	2	Cap Screw	(NUMBER OF WEIGHTS) 5/8" X 11", (12)
14	08H4482	2	Cap Screw	(NUMBER OF WEIGHTS) 5/8" X 12", (14)
14	14H821	1	Nut	(NUMBER OF WEIGHTS) 5/8", (6 OR 8)
15	AR68801	2	Retainer	NLA
16	08H4812	2	Bolt	3/4" X 7"
16	19H3600	2	Cap Screw	(GERMANY) 3/4" X 7", (HS, SAE 8)
17	12H236	4	Lock Washer	3/4"
18	19H1892	2	CAP SCREW	3/4" X 5-1/4"
19	T32146	1	Pin Fastener	-
20	L35460	1	WEIGHT	NLA
