Открытый узел

WINDOWS [03B15]

WINDOWS [03B15]

WINDOWS [03B15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

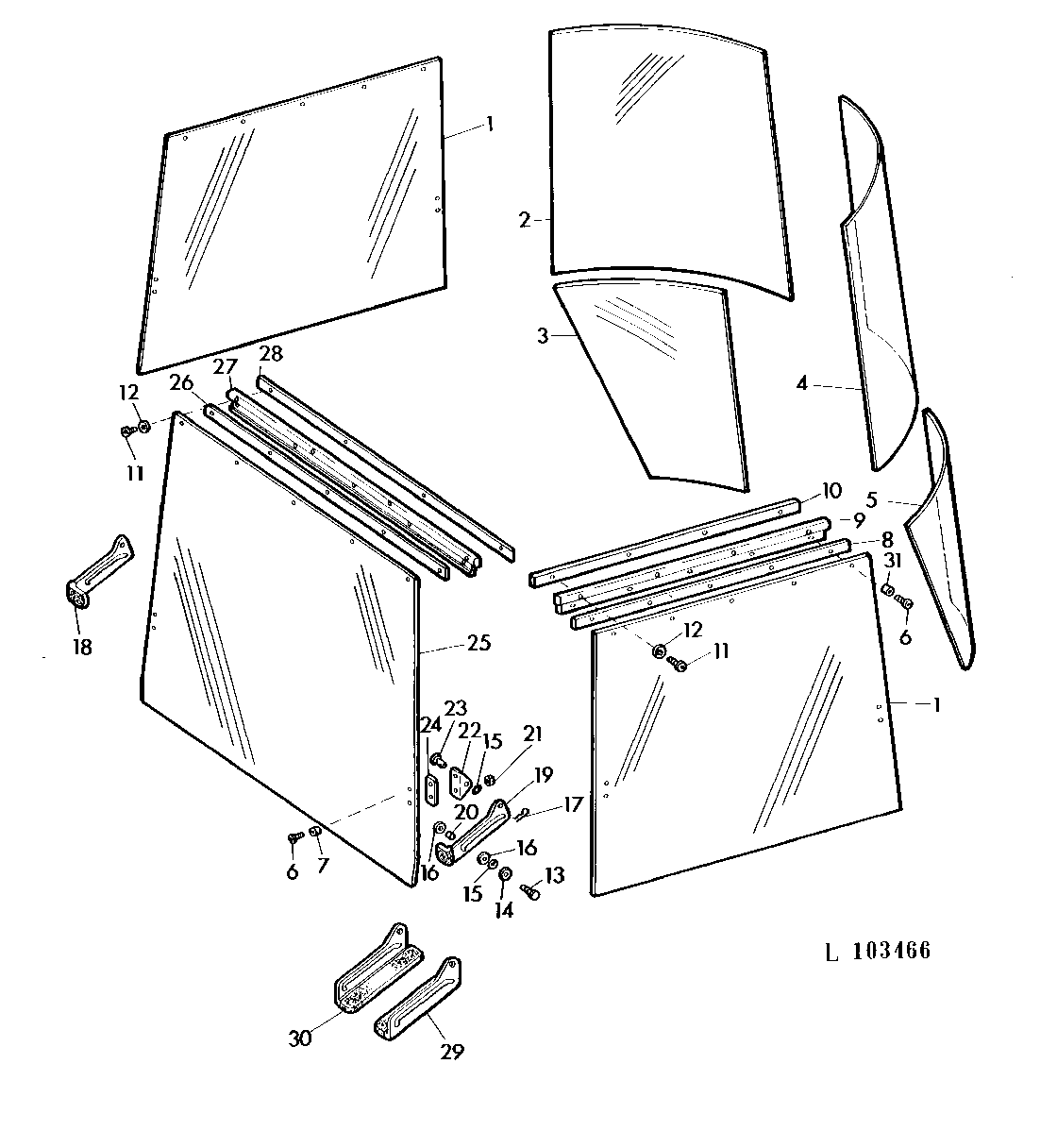

WINDOWS [03B15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L31700	2	WINDOWPANE	(A) (ORD R50757)
1	R50757	2	Windowpane	-
2	L30620	1	Windowpane	(A) UP, LH
2	R50755	1	Windowpane	UP, LH
3	R62577	1	SPACER	LOW, LH (SUB FOR R50756)
3	L31701	1	Windowpane	(A) LOW, LH (ORD L62577)
4	R50753	1	Windowpane	UP, RH
4	L30621	1	Windowpane	(A) UP, RH
5	L62576	1	Windowpane	LOW, RH (SUB FOR R50754)
5	L31702	1	Windowpane	(A) LOW, RH (ORD L62576)
6	R50641	27	Screw	-
7	R50642	12	Washer	-
8	R50643	2	Strap	-
9	R68936	2	Molding	-
10	R50638	2	Strap	-
11	R50639	12	SCREW	-
12	12H297	12	Lock Washer	1/4"
13	R56317	6	CAP SCREW	-
14	R50719	6	SHIM	-
15	R52862	12	Spring Washer	-
16	R52921	12	Washer	-
17	R50647	6	Spring Locking Pin	-
18	R50649	3	LATCH	-
19	R50650	3	LATCH	-
20	R52922	6	Washer	-
21	R52952	12	Nut	-
22	R50734	6	Angle	-
23	R50645	6	Pin	-
24	R50648	6	Gasket	-
25	R50758	1	Windowpane	(ORD W/ AR86110)
25	L31699	1	WINDOWPANE	(A) (ORD R50758)
26	R50644	1	Strap	-
27	R50735	1	Molding	-
28	R50640	1	Strap	-
29	R57216	3	LATCH	(B)
30	R57217	3	LATCH	(B)
31	R78425	15	Bushing	(SUB FOR R50642)
