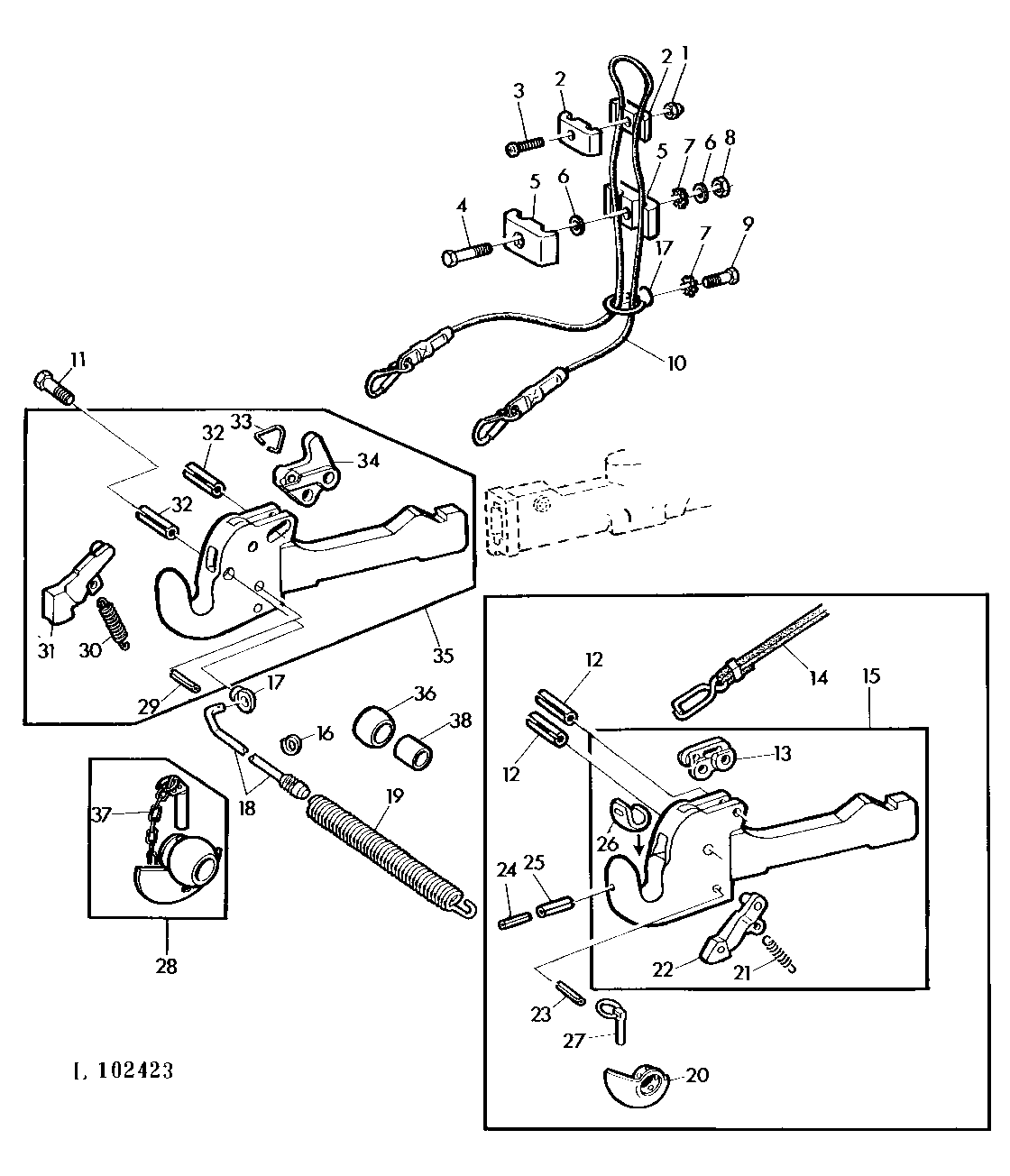

THREE POINT HITCH-DRAFT LINKS-HOOK TYPE [02H03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7376	1	Lock Nut	M6
2	L39978	2	Clamp	-
3	21M7296	1	Screw	M6X20
4	19M6755	1	Cap Screw	M6X35
5	L39905	2	Clamp	-
6	24M7054	2	Washer	-
7	12M6678	2	Lock Washer	-
8	14M7272	1	Nut	M6
9	19M7297	1	Cap Screw	M8X12
10	AL31983	1	Cable	-
11	19M7378	2	Cap Screw	M8X45
12	34M7101	4	Spring Pin	13X36MM
13	L32993	2	LEVER	-
14	AL28692	1	ACTUATOR	-
15	AL28686	1	DRAFT LINK END	LH
15	AL28685	1	DRAFT LINK END	RH
16	L55222	1	Lock Washer	(SUB FOR L29306)
17	14M7284	3	Nut	8MM
18	AL28691	1	Rod	-
19	L32997	1	Spring	-
20	AL28694	2	GUIDE	(A)
21	L32996	2	SPRING	-
22	L32994	2	PAWL	-
23	34M7041	2	SPRING PIN	6X36MM
24	34M7035	2	Spring Pin	5X40MM
25	34M7047	2	Spring Pin	8X40MM
26	L32995	2	GUIDE	-
27	AR62149	2	Quick Lock Pin	(A)
28	AL32027	2	Guide	(A)
28	AL38986	2	Guide	(A)
28	AL38668	2	Guide	(B)
29	34M7039	1	Spring Pin	(A) 6X28MM
29	34M7041	1	SPRING PIN	(B) 6X36MM
30	L35036	1	Spring	-
31	L35034	1	Pawl	(A)
31	L40811	1	Pawl	(B)
32	34M7101	2	Spring Pin	(B) 13X36MM
32	34M7109	2	Spring Pin	(A) 13X32MM
33	L35037	1	Bail	(A)
34	L35035	1	Lever	(A)
34	L40809	1	LEVER	(B)
35	AL37849	1	HOOK	(A) LH
35	AL37851	1	HOOK	(A) RH
35	AL39083	1	DRAFT LINK END	(B) LH
35	AL39084	1	DRAFT LINK END	(B) RH
36	L40829	2	Ball	(B)
37	AL39416	2	Quick Lock Pin	(A)
37	AL38669	2	Quick Lock Pin	(B)
38	L40793	2	Bushing	(A)

THREE POINT HITCH-DRAFT LINKS-HOOK TYPE [02H03]
