Открытый узел

SUPPORT BRACKET [03A23]

SUPPORT BRACKET [03A23]

SUPPORT BRACKET [03A23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

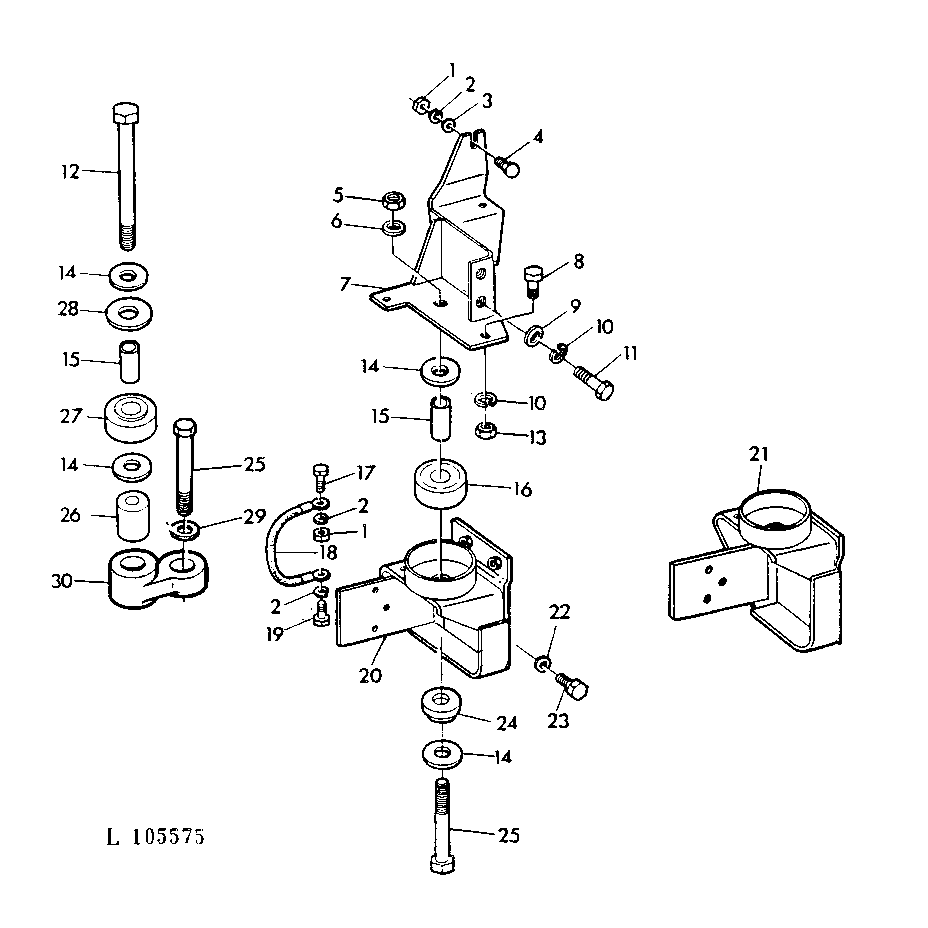

SUPPORT BRACKET [03A23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	3	NUT	3/8"
2	12H304	4	Lock Washer	3/8"
3	24H1305	4	Washer	13/32"X13/16"X.060"
4	03H2070	2	Bolt	3/8"X1-1/8"
5	14H1058	2	Nut	3/4"
6	24H1393	2	Washer	25/32"X1-3/8"X.180"
7	AR84567	1	BRACKET	LH
7	AR84566	1	BRACKET	RH
8	19H1721	2	CAP SCREW	1/2"X1-1/2"
9	24H1211	6	Washer	9/16"X1-3/4"X.105"
10	12H301	8	Lock Washer	1/2"
11	19H2898	6	Cap Screw	1/2"X1-1/4"
12	R54743	2	CAP SCREW	-
12	R77720	2	Self-Locking Screw	(SUB FOR R54744)
13	14H1040	2	Nut	1/2"
14	R63263	1	Washer	19,5X76,2X4,78MM
15	R66373	2	Sleeve	-
16	R65624	2	RUBBER MOUNT	-
17	19H1731	4	Cap Screw	3/8"X1"
18	AR56758	1	Wiring Lead	-
19	19H2021	1	Cap Screw	3/8"X5/8"
20	AR71435	1	BRACKET	LH
20	AR71436	1	BRACKET	RH
21	AR71438	1	BRACKET	LH
21	AR71439	1	BRACKET	RH
22	R32214	4	Washer	-
23	19H2993	4	Cap Screw	1/2"X1-1/2"
24	R66374	2	Isolator	-
25	R54745	1	Self-Locking Screw	-
26	R63259	2	SPACER	-
26	R63260	2	SPACER	(ORD R54745, R78384, 24H1392)
27	R109476	2	Isolator	(SUB FOR R65624)
28	R66375	2	Isolator	-
29	24H1392	2	Washer	25/32"X1-3/8"
30	R78384	2	Spacer	-
