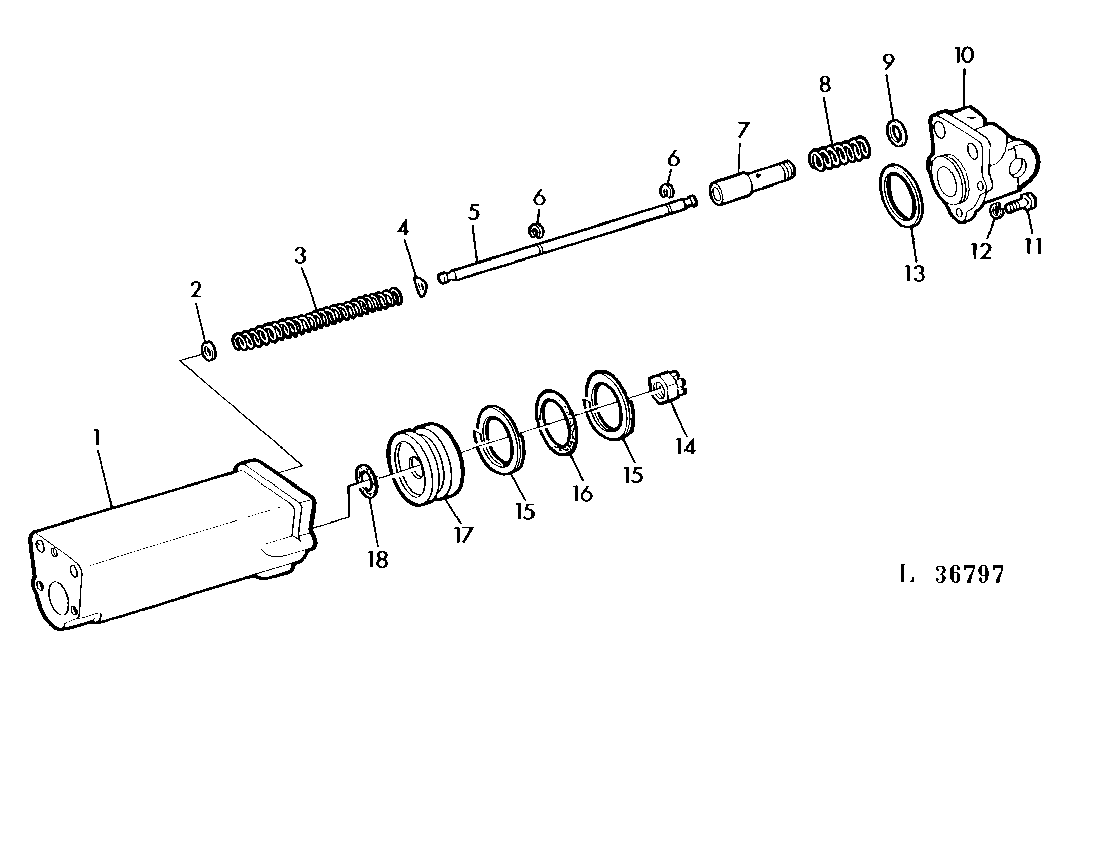

REMOTE CONTROL CYLINDER-EXPLODED VIEW [02I06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27421	1	CYLINDER	(3"X8")
2	24H1301	1	Washer	13/32"X9/16"X.060"
3	A4737R	1	Spring	-
4	R57696	1	Washer	-
5	A4736R	1	Rod	-
6	A4739R	2	Ring	-
7	R39012	1	Valve	-
8	R49352	1	Spring	-
9	A4723R	2	Washer	-
10	R27427	1	HYDRAULIC CYLINDER CAP	(3"X8")
11	19H2473	4	Cap Screw	1/2"X1-3/4"(3"X8")
12	12H301	4	Lock Washer	1/2"(3"X8")
13	A4722R	1	Washer	(3"X8")
14	R45620	1	LOCK NUT	-
15	R27649	2	BACK-UP RING	(3"X8")
16	A4728R	1	O-Ring	(3"X8")
17	R44296	1	PISTON	(3"X8")
18	R27564	1	O-Ring	-

REMOTE CONTROL CYLINDER-EXPLODED VIEW [02I06]
