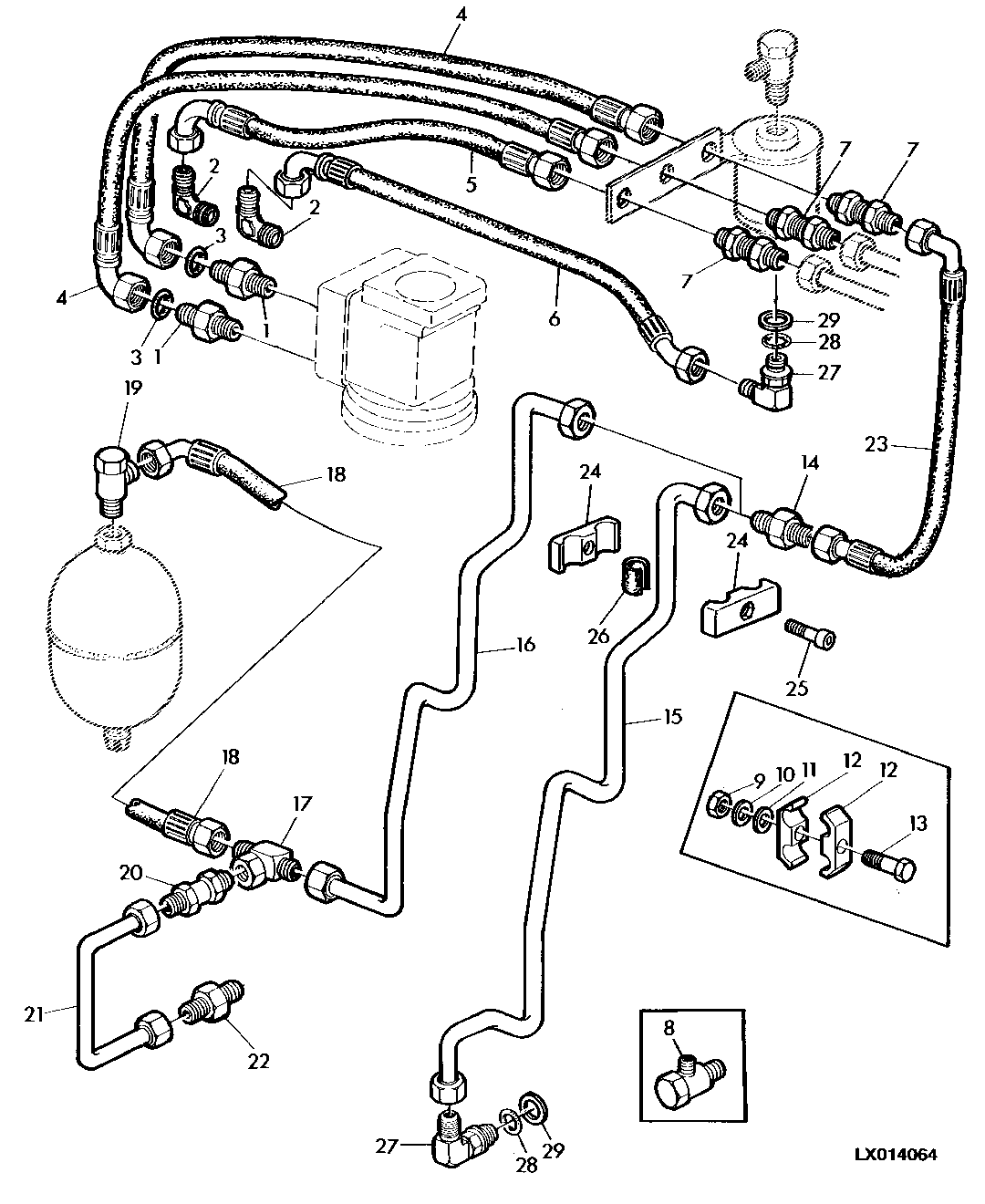

HYDROSTATIC STEERING-REAR OIL HOSES AND LINES [02D20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L41898	2	Fitting	(FOR AL41632)
1	L38679	2	Fitting	(FOR AL36926)
2	AL36972	2	Elbow Fitting	(FOR AL36926)
2	AL41290	2	Elbow Fitting	-
3	R26375	4	O-Ring	(FOR AL36926)
3	L41383	4	Ring	-
4	AL36995	3	HYDRAULIC HOSE	-
4	AL36995	2	HYDRAULIC HOSE	-
5	AL36996	1	Hydraulic Hose	-
6	AL36997	1	HYDRAULIC HOSE	-
7	AL32895	3	Union Fitting	-
8	AL39862	1	Elbow Fitting	(SUB FOR AL31412) (ORD AL41290, L62122, 51M7033)
9	14M7273	1	Nut	M8
10	28H1518	1	Washer	3/8"X.312"
11	L34082	1	SHIM	-
12	F1682R	2	HALF CLAMP	-
13	19M7163	1	Cap Screw	M8X25
14	L38815	1	Fitting	-
15	AL37890	1	OIL LINE	-
15	AL36572	1	OIL LINE	-
16	AL36930	1	OIL LINE	-
16	AL37891	1	OIL LINE	-
17	AL37132	1	Tee Fitting	-
18	AL36929	1	TEE FITTING	-
19	AL35654	1	Elbow Fitting	-
20	AL36922	1	Check Valve	-
21	AL36809	1	OIL LINE	-
22	L34371	1	Fitting	(SUB FOR L38680)
23	AL37459	1	Hydraulic Hose	-
24	L39905	2	Clamp	-
25	19M7966	1	Screw	M6X25
26	N32491	1	Isolator	-
27	AL41290	1	Elbow Fitting	-
28	51M7033	1	O-Ring	-
29	L62122	1	Washer	-

HYDROSTATIC STEERING-REAR OIL HOSES AND LINES [02D20]
