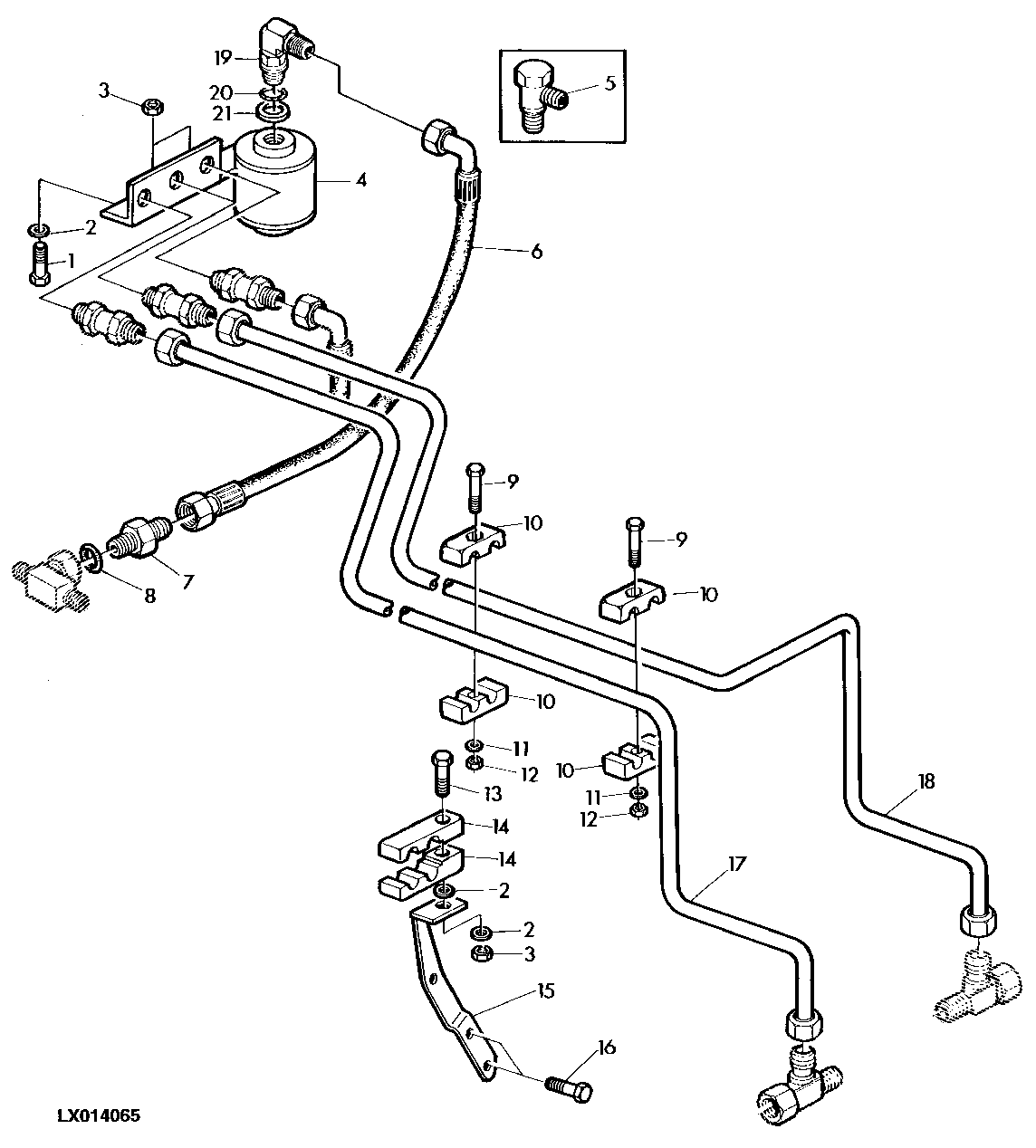

HYDROSTATIC STEERING-FRONT OIL HOSE AND LINES [02D23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7166	2	Cap Screw	10X20MM
2	24M7028	4	Washer	10,5X21X2MM
3	14M7274	3	Nut	10MM
4	AL37143	1	RESERVOIR	-
4	AL38208	1	RESERVOIR	-
5	AL39862	1	Elbow Fitting	(SUB FOR AL31412) (ORD AL41290, L62122, 51M7033)
6	AL31644	1	Hydraulic Hose	-
7	L37858	1	Fitting	-
8	R26448	1	O-Ring	-
9	19M7160	2	Cap Screw	6X30MM
10	L38284	4	Clamp	-
11	24M7054	2	Washer	6,4MM
12	14M7272	2	Nut	6MM
13	19M7382	1	Cap Screw	10X40MM
14	L37520	2	Clamp	-
15	AL37144	1	RETAINER	-
16	19H2284	2	Cap Screw	3/8"X7/8"
17	AL36588	1	OIL LINE	-
18	AL36589	1	OIL LINE	-
19	AL41290	1	Elbow Fitting	-
20	51M7033	1	O-Ring	-
21	L62122	1	Washer	-

HYDROSTATIC STEERING-FRONT OIL HOSE AND LINES [02D23]
