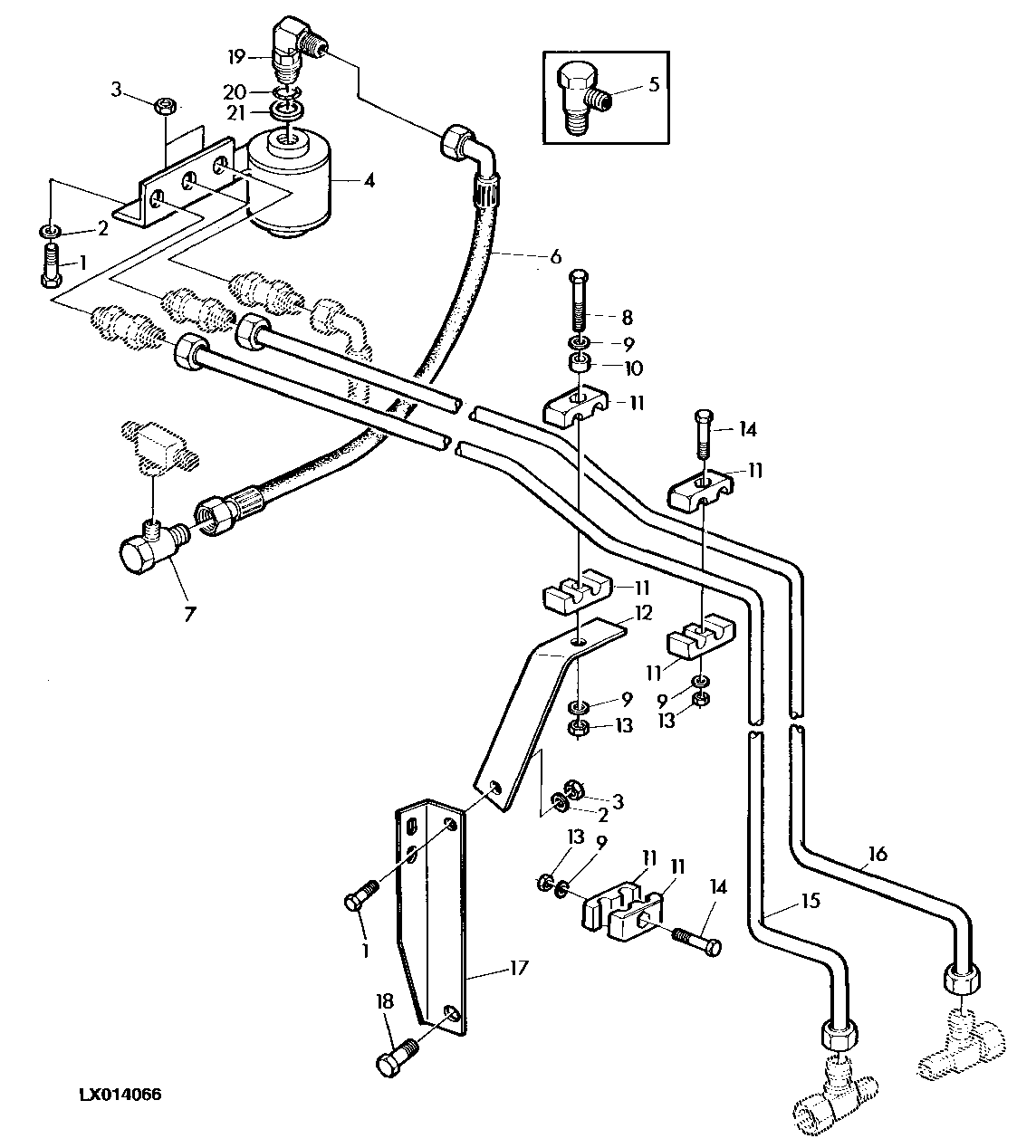

HYDROSTATIC STEERING-FRONT HOSE AND LINES [02E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7166	3	Cap Screw	10X20MM
2	24M7028	3	Washer	10,5X21X2MM
3	14M7274	3	Nut	10MM
4	AL37143	1	RESERVOIR	-
4	AL38208	1	RESERVOIR	-
5	AL39862	1	Elbow Fitting	(SUB FOR AL31412) (ORD AL41290, L62122, 51M7033)
6	AL31644	1	Hydraulic Hose	-
7	AL36994	1	Tee Fitting	-
8	19M7529	1	Cap Screw	6X55MM
9	24M7054	4	Washer	6,4X12,5X1,6MM
10	28H1686	1	Spacer	-
11	L38284	6	Clamp	-
12	L39096	1	RETAINER	-
13	14M7272	3	Nut	6MM
14	19M7160	2	Cap Screw	6X30MM
15	AL36804	1	OIL LINE	-
16	AL36802	1	OIL LINE	-
17	L40526	1	SUPPORT	-
18	R45692	1	Cap Screw	-
19	AL41290	1	Elbow Fitting	-
20	51M7033	1	O-Ring	-
21	L62122	1	Washer	-

HYDROSTATIC STEERING-FRONT HOSE AND LINES [02E01]
