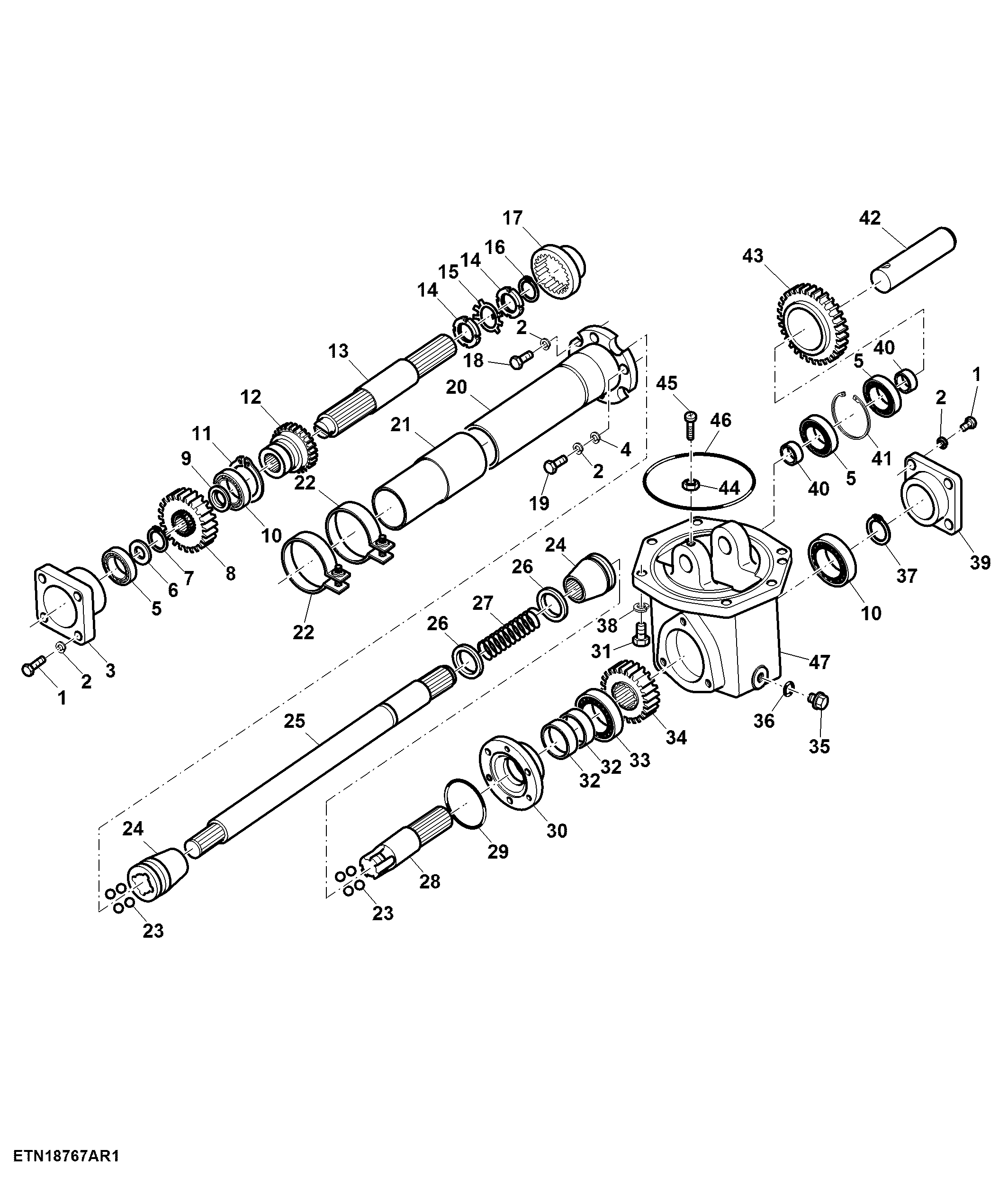

Transfer Case Driven Shaft Assembly (Single Clutch)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU318732	8	Bolt	-
2	SU318990	14	Lock Washer	-
3	SU326272	1	Bearing Housing W/O Bearing	-
4	24M7055	3	Washer	8.400 X 16 X 1.600 mm
5	SU318282	3	Bearing	-
6	SU36445	1	Thrust Washer	-
7	SU318705	1	Snap Ring	-
8	SU315665	1	Spur Gear	-
9	SU326835	1	Washer	-
10	SU318283	2	Bearing	-
11	SU318688	1	Snap Ring	-
12	SU315089	1	Coupling	-
13	SU315664	1	Shaft	-
14	SU318755	2	Nut	-
15	SU317819	1	Lock Washer	-
16	SU315232	1	Washer	-
17	SU326183	1	Gear	-
18	SU318733	3	Bolt	-
19	19M7162	3	Cap Screw	M8 X 16
20	SJ315677	1	Powershaft Shield	-
21	SU309575	1	Hose	-
22	SJ317656	2	Clamp	-
23	SU318514	8	Ball	-
24	SU309578	2	Coupling	-
25	SU315676	1	Shaft	-
26	SU309577	2	Washer	-
27	SU309576	1	Spring	-
28	SU309571	1	Shaft	-
29	SU317965	1	O-Ring	-
30	SU309573	1	Cover	-
31	19M3145	4	Cap Screw	M10 X 25
32	SU318564	2	Seal	-
33	SU318270	1	Bearing	-
34	SU315662	1	Spur Gear	-
35	SU309569	1	Drain Plug	-
36	SU317893	1	O-Ring	-
37	SU318701	1	Snap Ring	-
38	SU318979	4	Lock Washer	-
39	SU36442	1	Bearing Cap	-
40	SU315660	2	Washer	-
41	SU318686	1	Snap Ring	-
42	SU315659	1	Shaft	-
43	SU315661	1	Idler Gear	-
44	14M7029	1	Nut	M8
45	SU328193	1	Screw	-
46	SU317891	1	O-Ring	-
47	SU315652	1	Housing	-

Transfer Case Driven Shaft Assembly (Single Clutch)
