Открытый узел

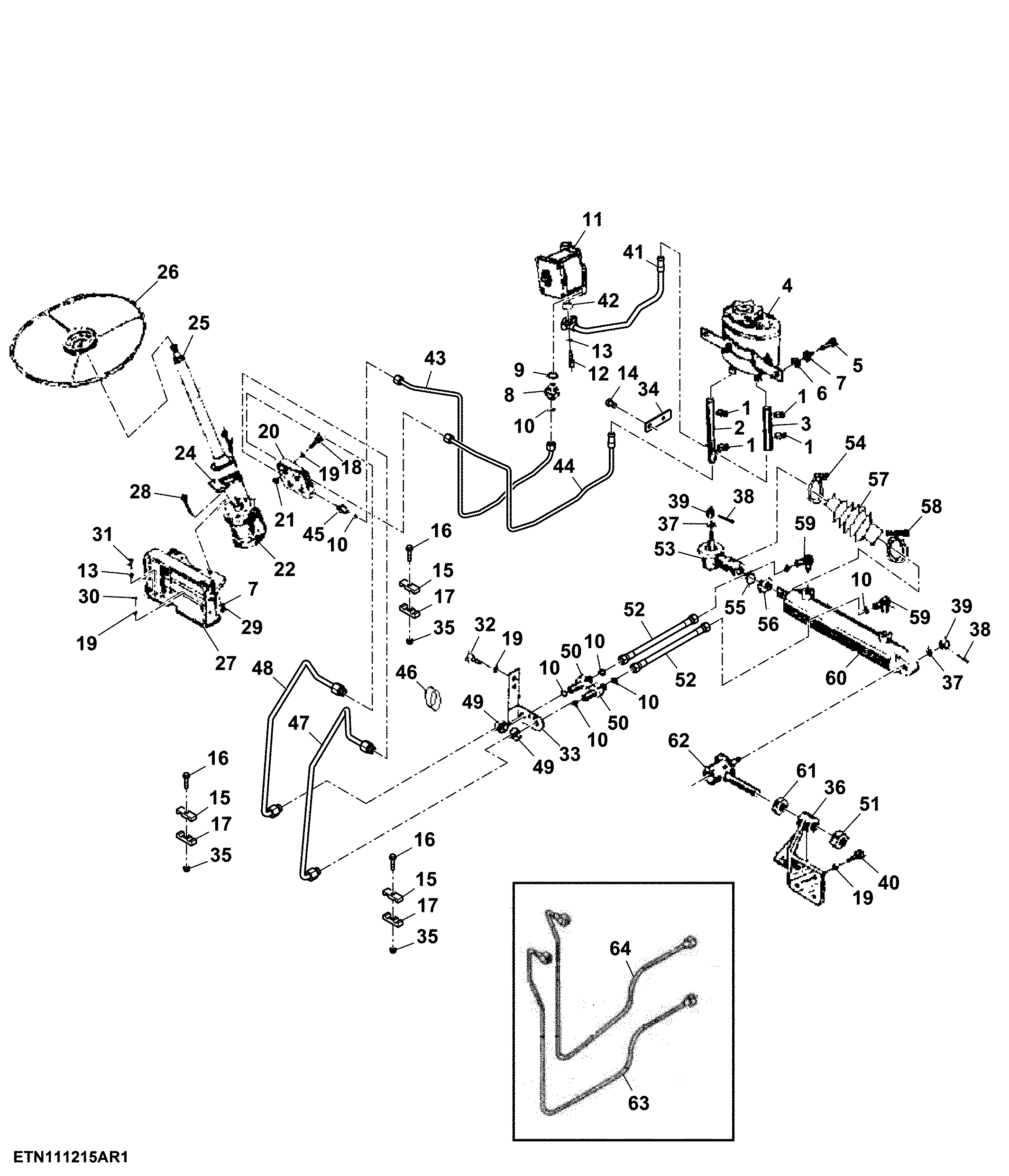

Hydraulic Steering Assembly - I, MFWD, Optional

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU321904	4	Clamp	-
2	SU327372	1	Hose	-
3	SU327371	1	Hose	-
4	SJ321685	1	Tank	-
5	SU318718	2	Bolt	-
6	24M7096	2	Washer	10.500 X 18 X 1.600 mm
7	SU318979	8	Lock Washer	-
8	SU313970	1	Fitting	-
9	SU318083	1	Washer	-
10	SU317890	11	O-Ring	-
11	SJ329054	1	Pump	INCLUDES SU34486, SU34487, SU34488
11	SU34486	2	O-Ring	-
11	SU34487	2	O-Ring	-
11	SU34488	1	Wheel Seal O-Ring	-
12	SU323079	2	Screw	-
13	SU318990	4	Lock Washer	-
14	19M7386	1	Cap Screw	M12 X 20
15	SU42887	2	Clamp	-
16	19M8882	2	Screw	M8 X 40
17	SU335960	2	Clamp	-
18	SU325007	1	Screw	-
19	SU318980	10	Lock Washer	-
20	SU314269	1	Junction Block	SUB FOR SU34489
21	SU317901	4	O-Ring	-
22	SJ319382	1	Steering Metering Pump	-
23	SU318719	4	Bolt	-
24	SU317948	1	Plate	-
25	SJ326903	1	Steering Column	-
26	SJ317807	1	Steering Wheel	-
27	SU326891	1	Support	-
28	SU318721	2	Bolt	-
29	14M7509	2	Nut	M10
30	19M3161	2	Cap Screw	M12 X 25
31	SU318733	2	Bolt	-
32	SU318726	2	Bolt	-
33	SU39836	1	Bracket	-
33	SJ19406	1	Bracket	-
34	SU45047	1	Support	-
35	14M7298	1	Flange Nut	M8
36	SU314262	1	Bracket	-
37	24M7053	2	Washer	17 X 30 X 3 mm
38	11M7022	2	COTTER PIN	4 X 28 mm
39	SU318955	2	Nut	-
40	19M7744	4	Cap Screw	M12 X 35
41	SJ19217	1	Oil Tube	-
41	SJ26706	1	Oil Tube	-
42	SU321914	1	O-Ring	-
43	SJ327860	1	Oil Tube	-
43	SJ26704	1	Oil Tube	-
44	SJ327359	1	Oil Tube	-
44	SJ26705	1	Oil Tube	-
45	SU318082	4	Fitting	-
46	SU329131	3	Spacer	-
47	SJ22811	1	Oil Line	-
48	SJ22810	1	Oil Line	-
49	14M7515	2	Nut	M18
50	SU314270	1	Fitting	-
51	14M7658	1	Nut	M20
52	SJ315673	2	Oil Tube	-
53	SU328297	1	Fitting	-
54	SU328897	1	Clamp	-
55	SU326315	1	Sheet	-
56	SU314726	1	Nut	-
57	SJ319622	1	Hydraulic Cylinder Kit	-
58	SU320049	1	Clamp	-
59	SU326533	2	Fitting	-
60	SJ319620	1	Hydraulic Cylinder	INCLUDES SU317893 , SU34480, SU34481, SU34482
60	SJ19371	1	Hydraulic Cylinder	INCLUDES SU317893,
61	14M7257	1	Nut	M20
62	SJ314267	1	Fitting	-
63	SJ19426	1	Oil Line	-
64	SJ315671	1	Oil Tube	-

Hydraulic Steering Assembly - I, MFWD, Optional

Нет текстового описания
