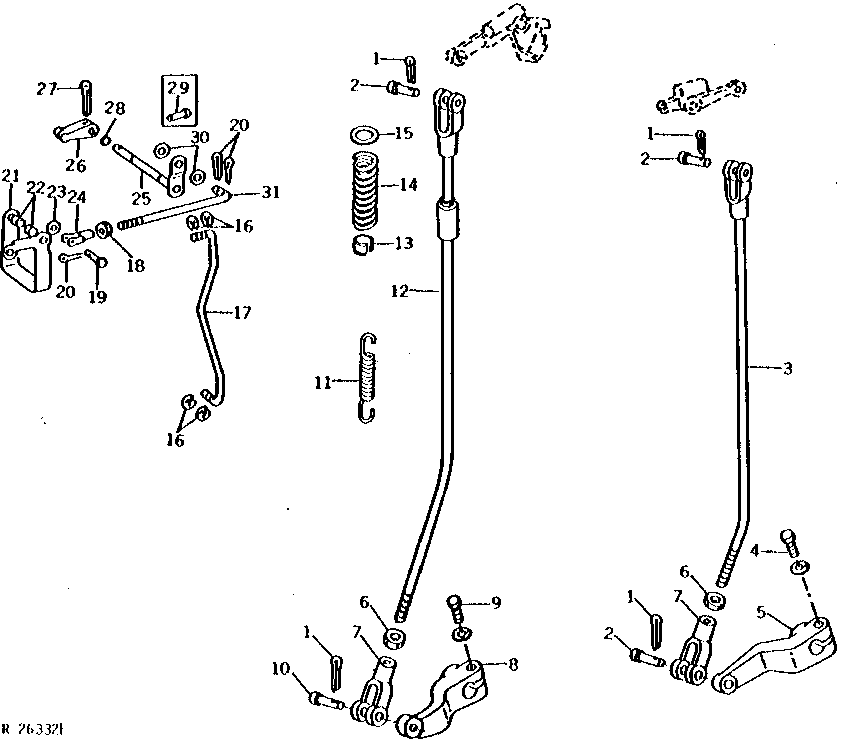

TRANSMISSION SHIFTER CONTROL RODS (QUAD-RANGE) (TRACTOR SERIAL NO. 015106- ) [02I24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7015	4	Cotter Pin	3.200 X 25 MM
2	R72855	3	Pin Fastener	(SUB FOR T10187)
3	AR77472	1	ROD	(NLA)
4	19H1800	1	Cap Screw	3/8" X 1-1/2"
4	12H304	1	Lock Washer	3/8"
5	R61983	1	Arm	-
6	14H856	1	Nut	1/2"
7	T21158	2	Yoke	-
8	R62818	1	Arm	-
9	12H304	1	Lock Washer	3/8"
9	19H1800	1	Cap Screw	3/8" X 1-1/2"
10	R63927	1	PIN FASTENER	-
11	R56776	1	SPRING	-
12	AR77473	1	ROD	-
13	R52958	1	RETAINER	-
14	R56709	1	Compression Spring	-
15	R32731	1	WASHER	-
16	R72653	4	Snap Ring	(SUB FOR M2396T)
17	R52648	1	ROD	-
18	14H882	1	Nut	5/16"
19	R72660	1	Pin Fastener	(SUB FOR R662R)
20	11M7079	3	Cotter Pin	0.098" X 0.472"
21	R52645	1	LEVER	-
22	R52646	2	Washer	-
23	24H1287	1	Washer	9/32" X 5/8" X 0.065"
24	R42282	1	Yoke	(SUB R82766)
24	R82766	1	Pin Fastener	(ALSO ORDER T54033)
25	AR65229	1	SHAFT	(SUB AR77262, R62690 AND 34H264)
25	AR77262	1	SHAFT	-
26	R53054	1	ARM	(SUB R62690, AR77262 AND 34H264)
26	R62690	1	ARM	-
27	34H264	1	Spring Pin	5/32" X 7/8"
28	R28782	1	O-Ring	-
29	A4437R	1	PIN	-
30	24H1290	2	Washer	21/64" X 3/4" X 0.035"
31	R64098	1	HOOK BOLT	-

TRANSMISSION SHIFTER CONTROL RODS (QUAD-RANGE) (TRACTOR SERIAL NO. 015106- ) [02I24]
