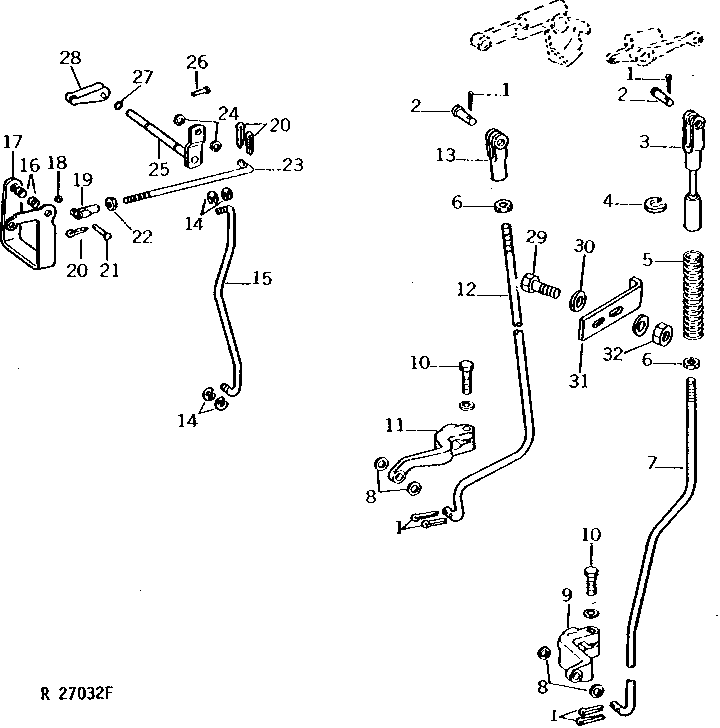

TRANSMISSION SHIFTER CONTROL RODS (QUAD-RANGE) (TRACTOR SERIAL NO. -015105) [02I22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7015	6	Cotter Pin	3.200 X 25 MM
2	R72855	2	Pin Fastener	(SUB FOR T10187)
3	AR68735	1	LINK	(SUB FOR AR58431)
4	R52958	1	RETAINER	-
5	R56709	1	Compression Spring	(SUB FOR R52954)
6	14H856	2	Nut	1/2"
7	R52714	1	SHIFTER ROD	-
8	24H1227	4	Washer	17/32" X 13/16" X 0.060"
9	R52468	1	ARM	-
10	19H1800	2	Cap Screw	3/8" X 1-1/2"
10	12H304	2	Lock Washer	3/8"
11	R52466	1	ARM	-
12	R52711	1	SHIFTER ROD	-
13	T21158	1	Yoke	-
14	R72653	4	Snap Ring	(SUB FOR M2396T)
15	R52648	1	ROD	-
16	R52646	2	Washer	-
17	R52645	1	LEVER	-
18	24H1287	1	Washer	9/32" X 5/8" X 0.065"
19	R42282	1	Yoke	(SUB R82766)
19	R82766	1	Pin Fastener	(ALSO ORDER T54033)
20	11M7079	3	Cotter Pin	0.098" X 0.472"
21	R72660	1	Pin Fastener	(SUB FOR R662R)
22	14H882	1	Nut	5/16"
23	R52644	1	ROD	-
24	24H1290	2	Washer	21/64" X 3/4" X 0.035"
25	AR65229	1	SHAFT	(SUB AR77262, R62690 AND 34H264) (SUB FOR AR58028)
26	A4437R	1	PIN	-
27	R28782	1	O-Ring	-
28	R53054	1	ARM	(SUB R62690, AR77262 AND 34H264)
29	19H1731	2	Cap Screw	3/8" X 1"
30	24H1305	2	Washer	13/32" X 13/16" X 0.065"
31	-	1	Part 33	( R54558 NO LONGER AVAILABLE)
32	14H1076	2	Nut	3/8"
32	12H304	2	Lock Washer	3/8"

TRANSMISSION SHIFTER CONTROL RODS (QUAD-RANGE) (TRACTOR SERIAL NO. -015105) [02I22]
