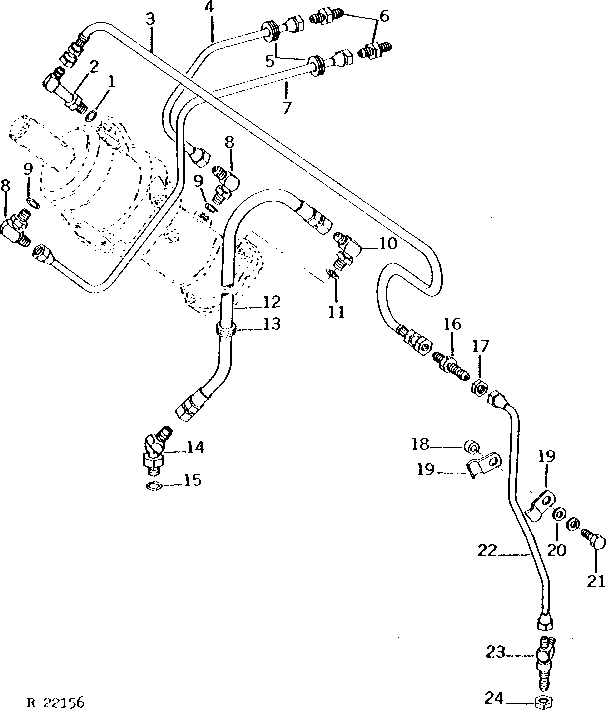

FIXED STEERING REAR OIL LINES (TRACTOR SERIAL NO. -008839) [03B16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26286	1	O-Ring	-
2	AR63197	1	ELBOW FITTING	-
3	AR63196	1	HOSE	PRESSURE
4	AR56667	1	OIL LINE	L.H.
5	R27533	2	Grommet	-
6	R27095	2	Fitting	9/16"-18
7	AR56666	1	OIL LINE	R.H.
8	AT35121	2	Elbow Fitting	9/16"-18
9	R26448	2	O-Ring	-
10	AT32333	1	ELBOW FITTING	-
11	R26286	1	O-Ring	-
12	AR56660	1	HYDRAULIC HOSE	RETURN
13	R60831	1	Grommet	(SUB FOR R41439, THIS APPLICATION)
14	AT58895	1	FITTING	(SUB FOR AR46095)
15	R26286	1	O-Ring	-
16	R36040	1	Fitting	-
17	R27296	1	Nut	-
18	28H1519	1	Washer	0.493" X 0.675" X 3/8"
19	R34933	2	CLAMP	-
20	24M7096	1	Washer	10.500 X 18 X 1.600 MM
21	19H1731	1	Cap Screw	3/8" X 1"
21	12H304	1	Lock Washer	3/8"
22	AR56646	1	OIL LINE	PRESSURE (LESS DIFFERENTIAL LOCK)
22	AR57084	1	OIL LINE	PRESSURE (DIFFERENTIAL LOCK)
23	AR64094	1	TEE FITTING	(SUB FOR AR56773)
24	R26572	1	Nut	-

FIXED STEERING REAR OIL LINES (TRACTOR SERIAL NO. -008839) [03B16]
