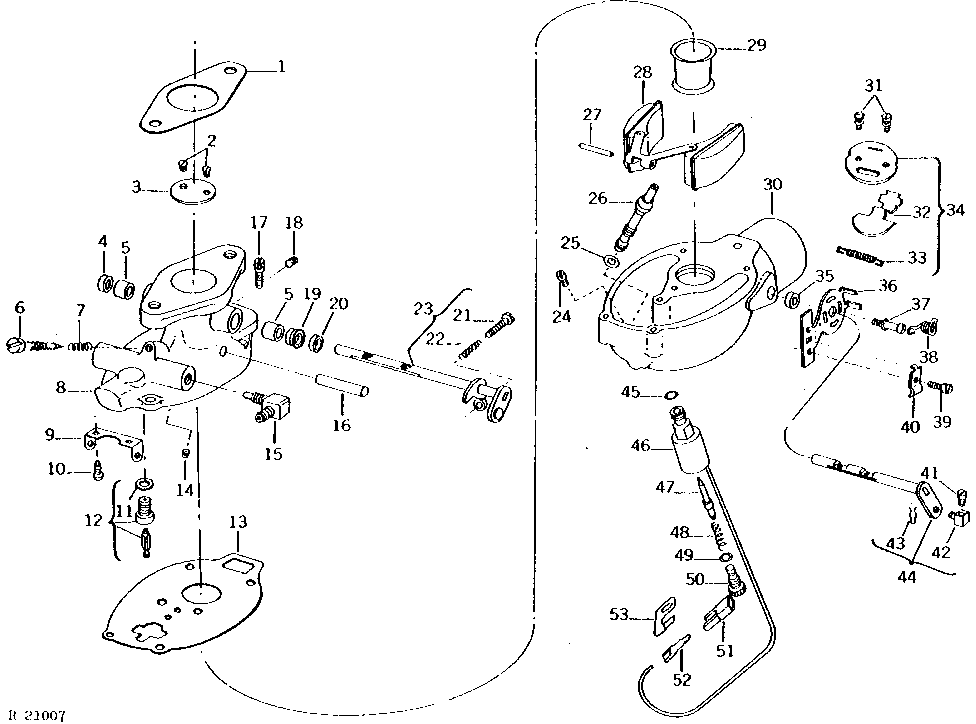

CARBURETOR ASSEMBLY (AR59886) [01D20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T10079	1	GASKET	(SUB R98821)
2	AT25821	2	SCREW WITH WASHER	-
3	-	1	Part 3	(H22544 NLA)
4	R10133	1	Plug	(B)
5	H22570	2	Washer	-
6	-	1	Part 6	(H22555 NLA)
7	24-340	1	SPRING	(B)
8	-	1	Part 8	(ORDER RE39188) (SUB FOR AR59986)
9	-	1	Part 9	(R10162 NLA)
10	37H99	2	Screw	0.100" X 1/4", (SUB FOR R10087)
11	R10170	1	GASKET	(A)
12	AT31442	1	FLOW CONTROL HYD. VALVE	(B)
13	H22549	1	Gasket	-
14	49-285	1	Nozzle	-
15	T23528	1	STRAINER	-
16	34H194	1	SPRING PIN	3/16" X 3/4"
17	15A85	4	SCREW	-
18	-	1	Part 18	(H22546 NLA)
19	R10115	1	Seal	(B)
20	H22568	1	Retainer	-
21	21H977	1	SCREW	0.164" X 3/4"
22	R10104	1	SPRING	-
23	AR65506	1	CONTROL	-
24	T25157	1	NOZZLE	-
25	H22548	1	GASKET	(A) (B)
26	T16456	1	Nozzle	-
27	R10211	1	SHAFT	(B)
28	AH11983	1	Float	-
29	R55913	1	VENTURI	-
30	AT31438	1	Housing	(SUB RE39188 AND AR67706)
31	15-483	2	SCREW	(B)
32	27-121	1	CHOKE	-
33	H22551	1	SPRING	-
34	AH11982	1	Choke	-
35	44-38	1	PACKING	-
36	AR65505	1	BRACKET	-
37	21H1299	2	SCREW	0.164" X 3/8"
38	24-A3	1	Spring	-
39	21H977	1	SCREW	0.164" X 3/4"
40	R10188	1	CLIP	-
41	21H971	1	SCREW	0.164" X 5/16"
42	R55912	1	SWIVEL	-
43	R10185	1	Spring Locking Pin	-
44	AR65504	1	SHAFT	-
45	R10222	1	GASKET	(A)
46	AT31440	1	Solenoid	-
47	T32505	1	Needle	-
48	T25152	1	SPRING	-
49	R34812	1	O-Ring	-
50	T32554	1	SCREW	-
51	T25155	1	ELECTRICAL CONNECTOR ASSY	-
52	T25156	1	Elec. Connector Terminal	-
53	T25153	1	CLIP	-
..	AR59986	1	CARBURETOR	COMPLETE, (SUB RE39188)
..	AR56087	1	Gasket Kit	-
..	AR52592	1	Kit	TUNE-UP
