Открытый узел

AIR LOUVER AND PANEL [04B17]

AIR LOUVER AND PANEL [04B17]

AIR LOUVER AND PANEL [04B17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

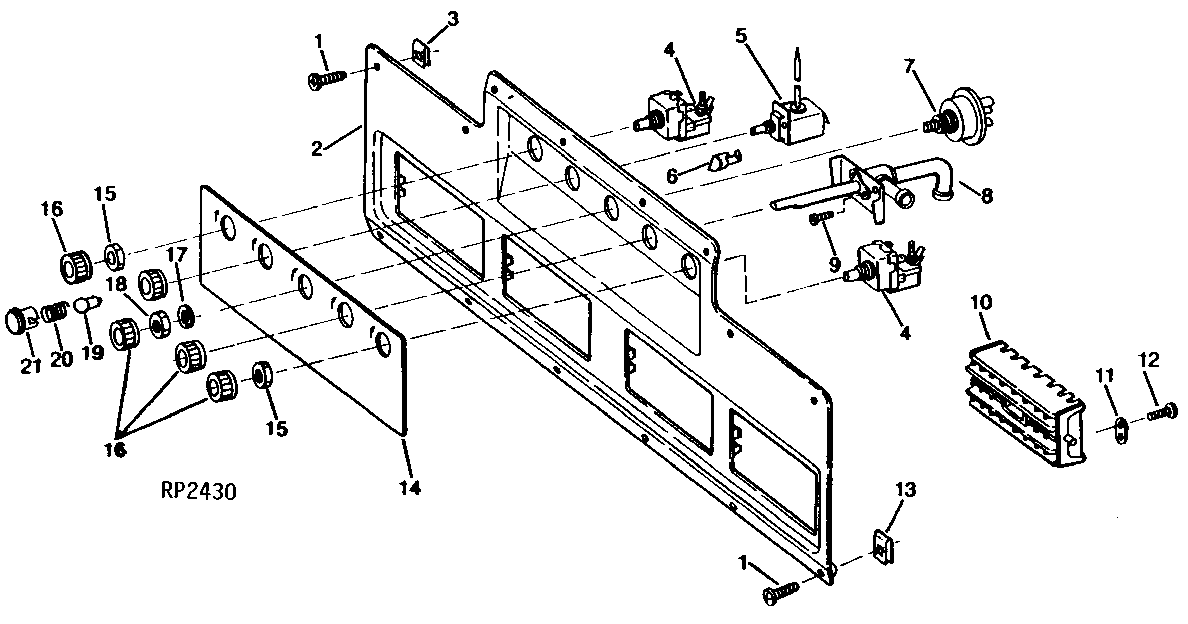

AIR LOUVER AND PANEL [04B17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37M7143	14	Screw	(SUB R81456)
1	37H203	14	Screw	-
2	R50589	1	BEZEL	(SUB AH118028)
2	R58003	1	PANEL	(SUB AH118028)
2	H121828	1	BEZEL	(INCLUDED IN AH118028)
3	R52130	8	Lock Nut	(REAR)
4	AR64992	2	Rotary Switch	(SUB FOR AR57228)
5	AR59779	1	TEMPERATURE SWITCH	(ALSO ORDER R44165)
6	AH80591	1	TURN SIGNAL LAMP	(B)
7	AR53155	1	SWITCH	-
8	AR70418	1	REGULATOR	(SUB FOR AR54523) (SUB AR100056 AND TY22399)
9	37M7210	2	Screw	NO. 10 X 7/8"
10	AR56699	4	LOUVER	-
10	AR69697	4	LOUVER	-
10	AR93533	8	LOUVER	(USE WITH H121828) (INCLUDED IN AH118028)
11	R50455	8	SLAT	-
12	A4997R	16	SCREW	-
13	R50500	6	Nut	(FRONT)
14	R52237	1	LABEL	(A)
14	R72398	1	LABEL	(A) (SUB FOR R59221) (ORDER R87574)
14	R52236	1	LABEL	(A)
14	R52235	1	Label	(A)
14	R52234	1	LABEL	-
15	R44165	2	Lock Nut	-
16	AR69370	5	KNOB	(SUB FOR AR49969)
17	12H292	1	Lock Washer	1/2"
18	A4655R	1	Nut	-
19	AH61036	1	Lamp	(B)
20	R30378	1	Spring	(B)
21	AT34928	1	LENS	(B) (SUB FOR AR60653)
