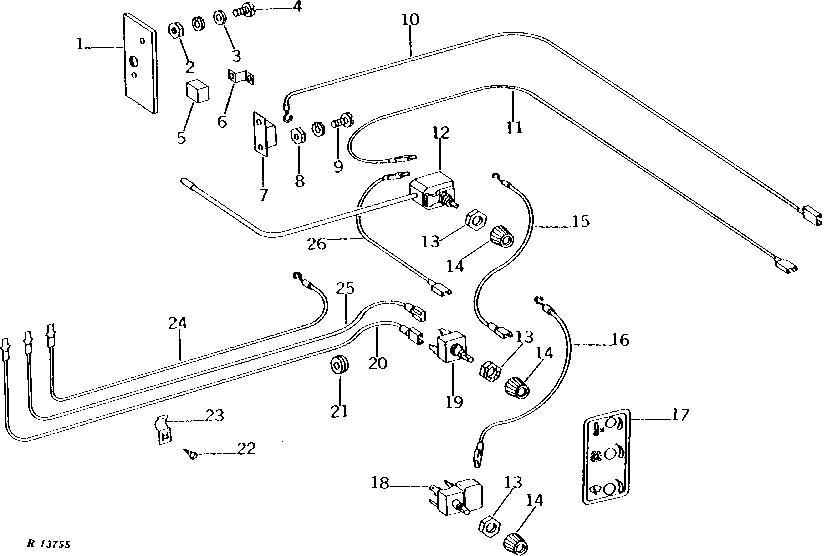

SWITCHES AND WIRING LEADS (STOLPER) [04D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R44479	1	FUSE HOLDER	-
2	14H605	2	Nut	0.164"
2	12H315	2	Lock Washer	0.164"
3	24H1283	2	Washer	7/32" X 1/2" X 0.049"
4	21H1158	2	Screw	0.164" X 1/2"
5	AR45883	1	CIRCUIT BREAKER	BLOWER
6	R44500	1	BRACKET	-
7	AR45859	1	CIRCUIT BREAKER	-
8	14H778	2	Nut	0.190"
9	21H1301	2	SCREW	0.190" X 1/2"
9	12M7060	2	Washer	0.209"
10	-	1	Part 12	1422MM (56") (MAKE FROM R66319, R32016, R32027 AND R32024) TO CONDENSER
11	-	1	Part 13	1321MM (52") (MAKE FROM R66319, (2) R32027 AND (2) R32024) TO CONDENSER
12	AR45880	1	SWITCH	THERMOSTAT
13	R44165	3	Lock Nut	-
14	T30890	3	KNOB	(SUB FOR AR45849)
15	AR45853	1	WIRING LEAD	TO BLOWER CIRCUIT BREAKER (NLA)
16	AR45853	1	WIRING LEAD	TO CIRCUIT BREAKER (NLA)
17	R44501	1	LABEL	-
18	AR45839	1	SWITCH	WIPER
19	AR45881	1	SWITCH	BLOWER
20	AR45852	1	WIRING LEAD	TO BLOWER MOTOR
21	H987R	2	Grommet	-
22	37H15	2	SCREW	NO. 6 X 1/4"
23	R44481	2	CLIP	-
24	AR45860	1	WIRING LEAD	BLOWER MOTOR TO CIRCUIT BREAKER
25	AR45851	1	WIRING LEAD	TO BLOWER MOTOR
26	-	1	Part 28	(MAKE FROM R32027 AND (2) R32024)

SWITCHES AND WIRING LEADS (STOLPER) [04D19]
