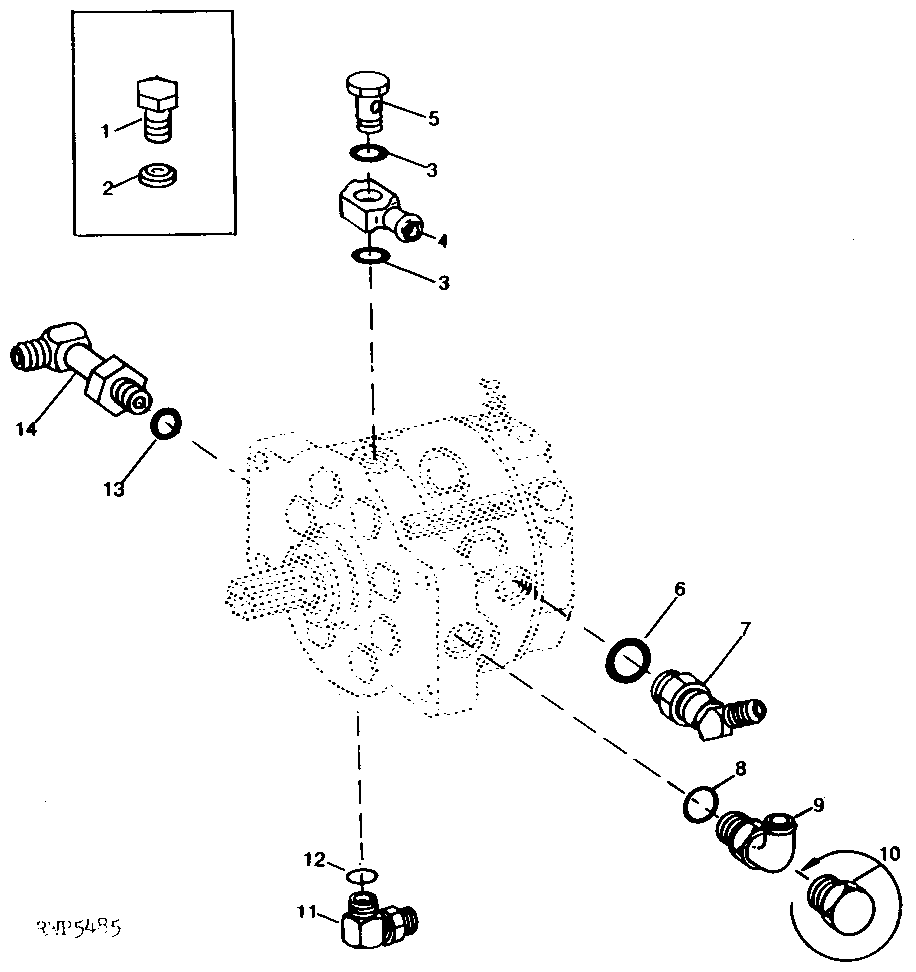

HYDRAULIC PUMP CONNECTORS [03C01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27474	1	Drain Plug	(B) (D)
1	H945R	1	Fitting	(B)
2	R35827	1	WASHER	(B)
2	R26906	1	O-Ring	(B) (D)
3	R27928	2	O-Ring	(A)
3	R27928	2	O-Ring	(B) (C)
3	R27928	1	O-Ring	(D) (TOP)
3	P47908	1	O-Ring	(D) (BOTTOM)
4	R27926	1	FITTING	(A)
4	R27926	1	FITTING	(B) (C)
5	R27927	1	BOLT	(A)
5	R27927	1	BOLT	(B) (C)
6	R26906	1	O-Ring	-
6	F3171R	1	O-Ring	(D)
7	AR26744	1	ELBOW FITTING	45°
7	AT33033	1	FITTING	(D)
8	U13639	1	O-Ring	(C)
9	RE44660	1	Elbow Fitting	(B) 90°, (SUB FOR AR31531)
10	R39741	1	Drain Plug	(A) (C)
10	R39741	1	Drain Plug	(B)
11	AR26746	1	Elbow Fitting	90°, (SUB FOR AT32335)
12	R26287	1	O-Ring	-
13	R56751	1	O-Ring	-
14	AR26747	1	ELBOW FITTING	90°
