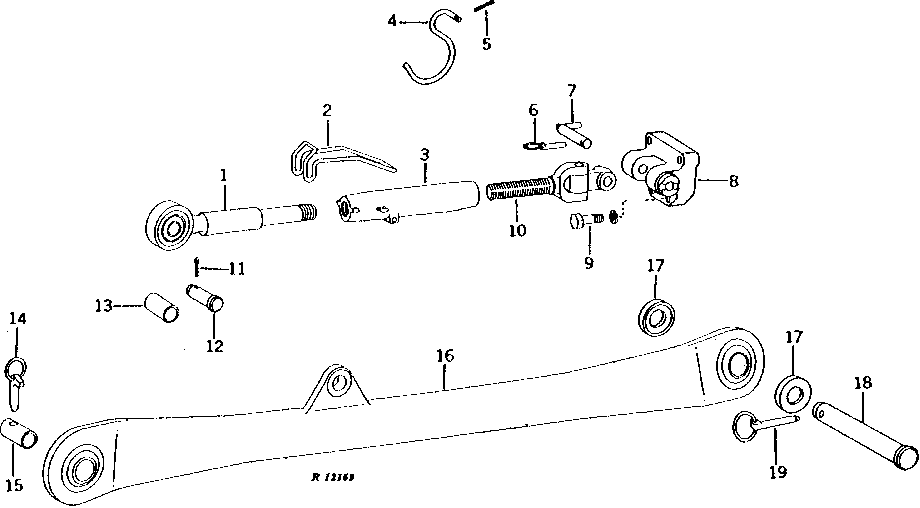

DRAFT LINKS AND CENTER LINK (NON-TELESCOPING HITCH) [03D15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT11684	1	END	REAR
2	R42495	1	HANDLE	(SUB FOR R27007)
3	R32429	1	LINK BODY	-
4	R53762	1	HOOK	(SUB FOR R32119 OR R47072)
5	11M7059	1	Cotter Pin	3.200 X 20 MM
6	AR62151	1	Quick Lock Pin	(SUB FOR B11182) (SUB M115827)
7	AR67880	1	PIN	(SUB FOR AR39681)
8	R39759	1	BRACKET	-
9	19H1387	4	Cap Screw	5/8" X 2-1/4"
9	12H294	4	Lock Washer	5/8"
10	AR32531	1	LINK END	-
11	11M7038	1	Cotter Pin	0.248" X 1.575"
11	11M7040	1	Cotter Pin	6.300 X 50 MM
12	R53296	1	Pin Fastener	(B) (SUB FOR F2683R OR R44918)
12	R58262	1	Pin	(A) (SUB FOR F2682R, R28061 OR R44917)
13	T12553	1	Bushing	(A)
14	AR62149	2	Quick Lock Pin	(SUB FOR DA5883A)
15	R66432	2	Bushing	(A) (SHORT) (SUB FOR F2684R)
15	R66433	2	Bushing	(A) (LONG) (SUB FOR F2685R)
16	AR31485	1	DRAFT LINK	R.H.
16	AR31486	1	DRAFT LINK	L.H.
17	R26608	4	Washer	-
18	R26609	2	PIN	-
19	AR62151	2	Quick Lock Pin	(SUB FOR B11182) (SUB M115827)
