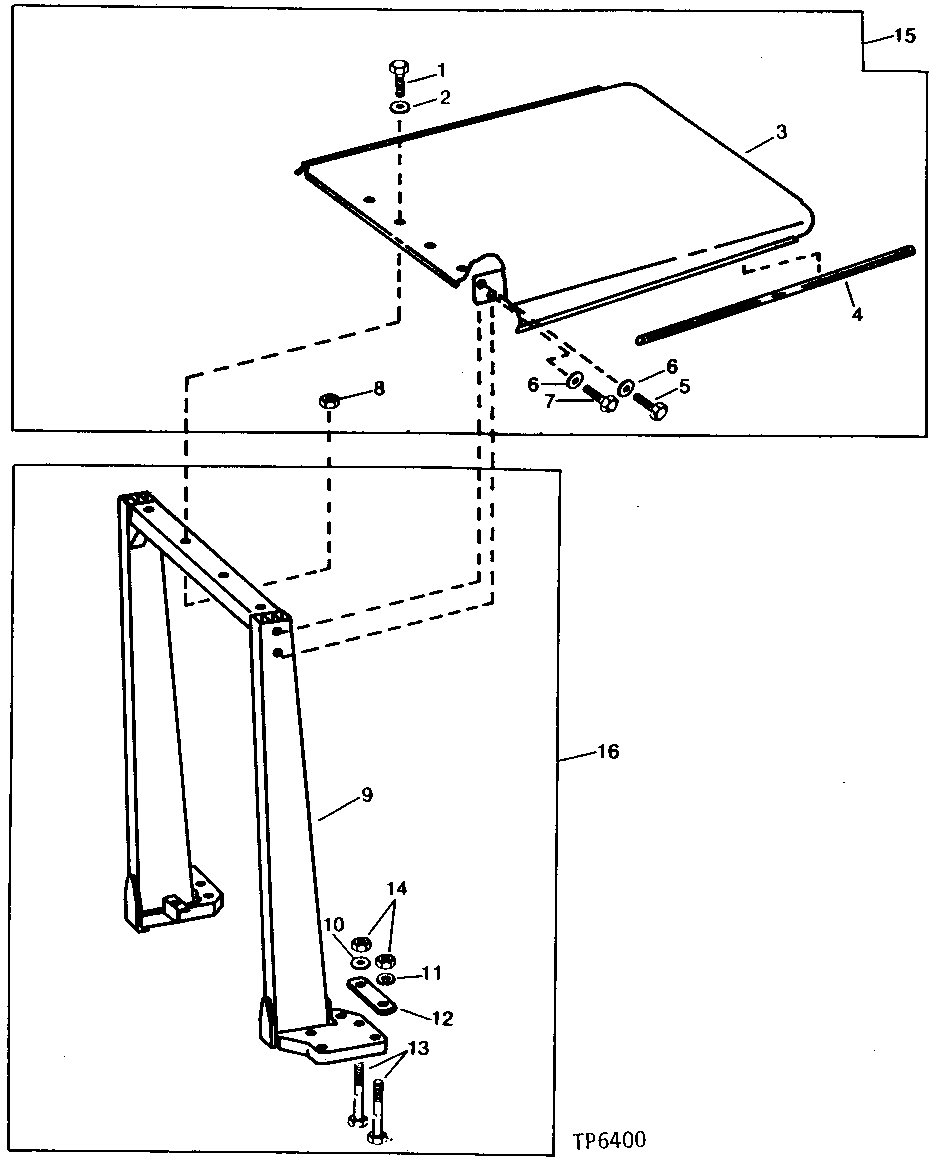

ROLL-GUARD AND CANOPY (WITHOUT LOADER) [02A22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37H3	4	SCREW	1/4" X 5/8"
2	24H1288	4	Washer	9/32" X 1" X 1/16"
3	-	1	Part 3	(SUB AT72661)
4	-	2	Part 4	(MAKE FROM R41358 BULK MATERIAL, CUT TO LENGTH)
5	19H2993	2	Cap Screw	1/2" X 1-1/2"
6	24H1625	4	Washer	17/32" X 1" X 0.120"
7	19H1820	2	Cap Screw	1/2" X 3"
8	14H1040	4	Nut	1/2"
9	AT71256	1	ROPS	-
10	24H1400	4	Washer	25/32" X 1-5/8" X 1/4"
11	12H236	4	Lock Washer	3/4"
12	U40656	4	STRAP	-
13	R48139	8	CAP SCREW	-
14	14H794	8	Nut	3/4"
15	-	1	Part 15	( AT72661 NO LONGER AVAILABLE)
16	AT71257	1	ROLL-GARD	(WITH DECALS)

ROLL-GUARD AND CANOPY (WITHOUT LOADER) [02A22]
