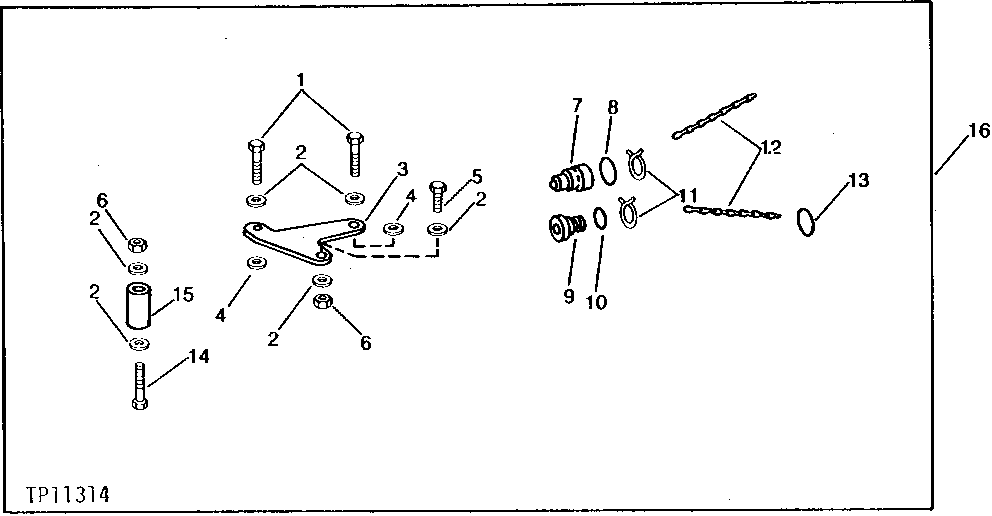

ROCKSHAFT HYDRAULIC SYSTEM (FIELD INSTALLED BACKHOE WITH ROCKSHAFT) [02K23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1990	2	Cap Screw	1/2" X 2-1/4"
2	24H1305	4	Washer	13/32" X 13/16" X 0.065"
3	T78070	1	PLATE	-
4	24H1625	2	Washer	17/32" X 1" X 0.120"
5	19H3239	1	Cap Screw	3/8" X 1-1/4"
6	14H812	1	NUT	3/8"
7	AU40876	1	CAP	-
8	A4730R	1	O-Ring	-
9	AU40879	1	HYD. QUICK-CONNECT COUPLER	-
10	R495R	1	O-Ring	BACKHOE INSTALLATION
11	M18356	2	Clamp	-
12	L2846N	2	LINK CHAIN	-
13	TY22467	1	Clamp	(SUB FOR T29130)
14	19H2295	1	CAP SCREW	3/8" X 5-1/2"
15	28H1636	1	Bushing	-
16	-	1	Part 16	BACKHOE INSTALLATION ( AT77295 - NO LONGER AVAILABLE)

ROCKSHAFT HYDRAULIC SYSTEM (FIELD INSTALLED BACKHOE WITH ROCKSHAFT) [02K23]
