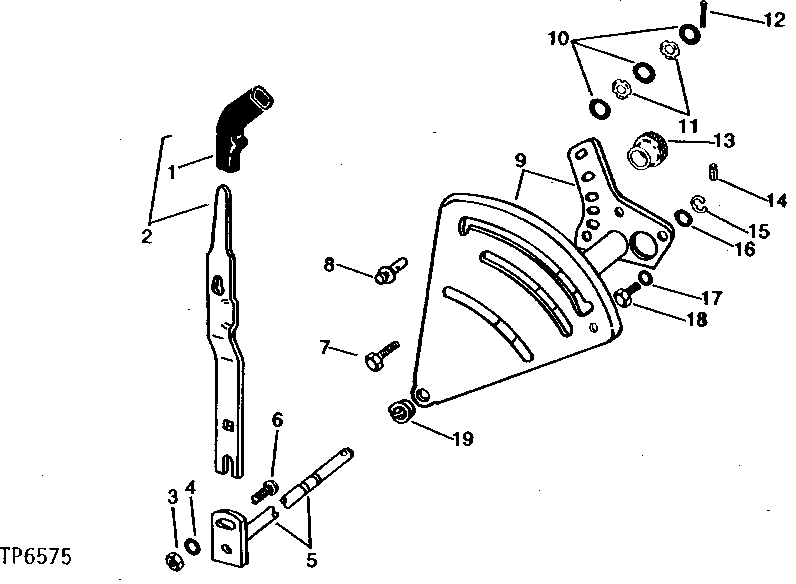

ROCKSHAFT CONTROL LEVER AND QUADRANT [02F22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R54273	1	GRIP	-
2	-	1	Part 2	(WHEN AL24015 IS NO LONGER AVAILABLE,ORDER T26627 AND R54273)
2	T26627	1	LEVER	(ALSO ORDER R54273)
3	14H812	1	NUT	3/8"
4	24H1305	1	Washer	13/32" X 13/16" X 0.065"
5	AT19838	1	SHAFT	-
6	03H1765	1	Bolt	3/8" X 3/4"
7	T22865	1	SCREW	-
8	T26625	1	PIN	-
9	AL33044	1	QUADRANT	-
10	24M7207	3	Washer	8.400 X 24 X 2 MM
11	T22877	2	Lock Washer	-
12	11M7081	1	Cotter Pin	-
13	T22470	1	KNOB	-
14	34H268	1	Spring Pin	5/32" X 1-1/4"
15	R30437	1	Snap Ring	-
16	R10093	1	O-Ring	-
17	12H304	3	Lock Washer	3/8"
18	19H2284	3	Cap Screw	3/8" X 7/8"
19	T26626	1	GROMMET	-

ROCKSHAFT CONTROL LEVER AND QUADRANT [02F22]
