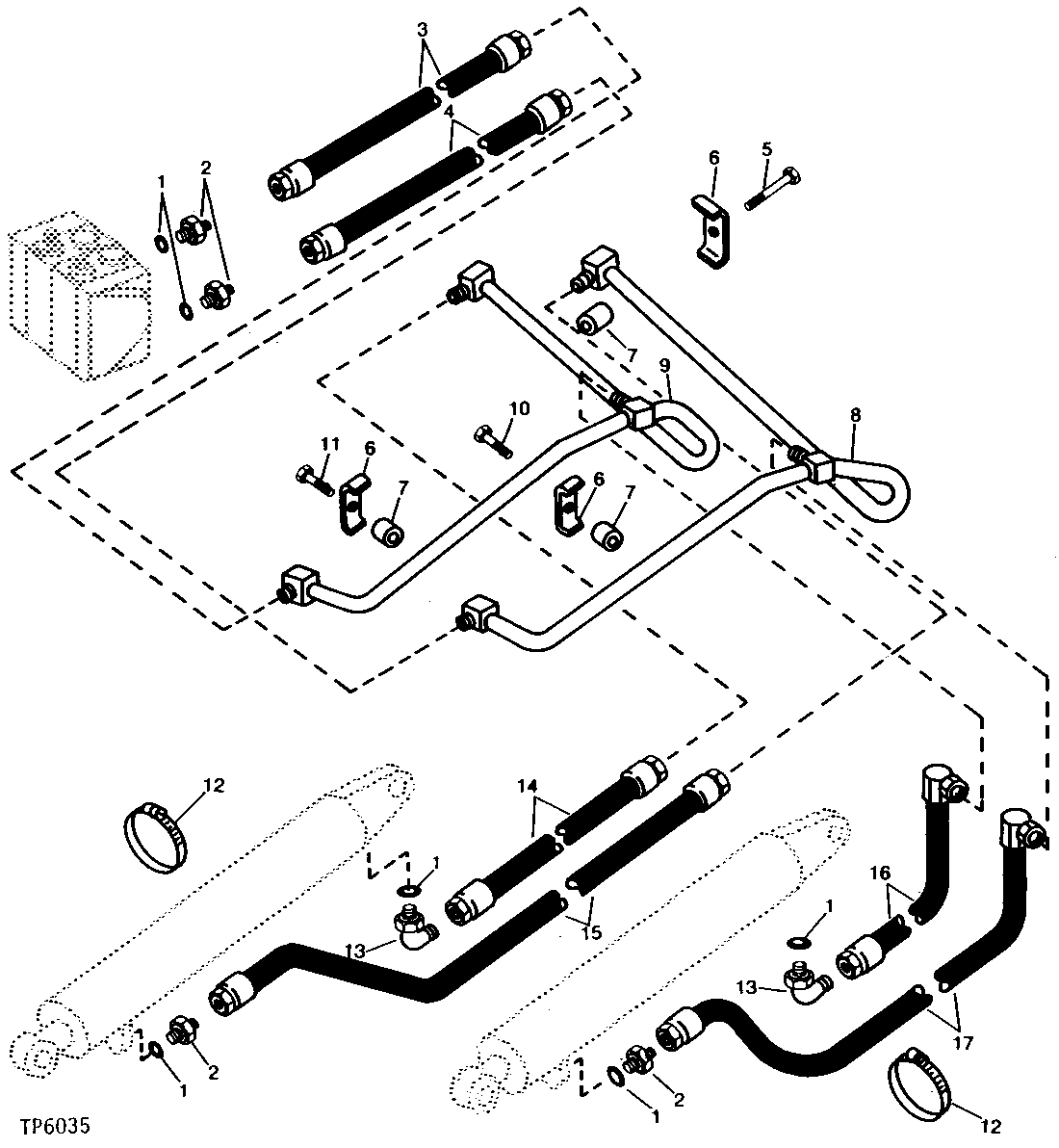

LOADER BOOM HYDRAULIC SYSTEM (SELF-LEVELING BUCKET) [02H09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26906	6	O-Ring	-
2	R31665	4	Fitting	-
3	AT42233	2	HYDRAULIC HOSE	762 MM LONG (3/4" X 30-1/4")
4	AT71976	2	HYDRAULIC HOSE - FABRICATE	964 MM LONG (3/4" X 38")
5	19H2458	2	Cap Screw	3/8" X 3"
6	U40398	4	Clamp	-
7	28H1522	4	Spacer	(SUB FOR M40129, THIS APPLICATION)
8	AT74597	1	LINE	-
9	AT74595	1	OIL LINE	-
10	19H3385	1	Cap Screw	1/2" X 1-1/8"
11	19H2633	1	Cap Screw	3/8" X 1-1/2"
12	AR21842	2	Clamp	-
13	AH20193	2	Elbow Fitting	-
14	AT76087	1	HYDRAULIC HOSE - FABRICATE	419 MM LONG (3/4" X 16-1/2") (SUB FOR AT71979)
15	AT71981	1	HYDRAULIC HOSE - FABRICATE	1 219 MM LONG (3/4" X 48")
16	AT71978	1	HYDRAULIC HOSE - FABRICATE	457 MM LONG (18" X 7/8" X 3/4") (SUB FOR AT71983)
17	AT71980	1	HYDRAULIC HOSE - FABRICATE	1 100 MM LONG (3/4" X 43")

LOADER BOOM HYDRAULIC SYSTEM (SELF-LEVELING BUCKET) [02H09]
