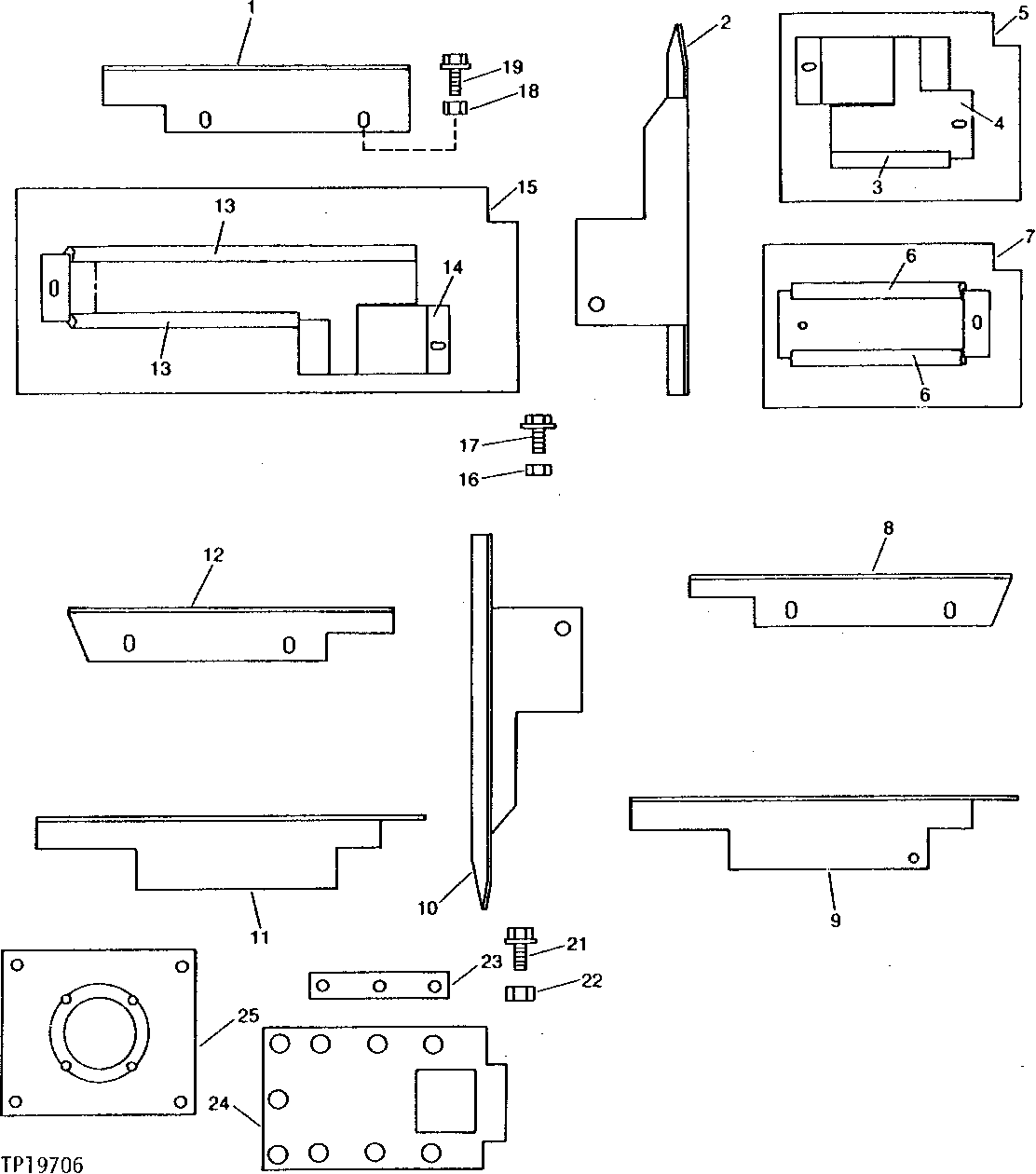

FILLERS AND ANGLE PLATES (CAB ONLY) [02C03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T79385	1	ANGLE	FRONT FLOOR MAT, LEFT
2	T79375	1	ANGLE	CENTER MAT, RIGHT
3	-	1	Part 3	(MAKE FROM U43004 BULK MATERIAL, CUT TO LENGTH)
4	T37616	1	SEAL	-
5	AT79302	1	STRAP	RIGHT SIDE
6	-	1	Part 6	(MAKE FROM U43004 BULK MATERIAL, CUT TO LENGTH)
7	AT79301	1	STRAP	RIGHT REAR
8	T79386	1	ANGLE	FLOOR PLATE, RIGHT
9	T79383	1	ANGLE	RIGHT REAR MAT
10	T79374	1	ANGLE	CENTER MAT, LEFT
11	T79384	1	ANGLE	LEFT REAR MAT
12	T79387	1	ANGLE	FLOOR PLATE, LEFT
13	-	1	Part 13	(MAKE FROM U43004 BULK MATERIAL, CUT TO LENGTH)
14	T37616	1	SEAL	-
15	AT79303	1	STRAP	LEFT SIDE
16	N10217	1	Lock Nut	-
17	U43002	1	Screw	1/4" X 5/8"
18	N10213	1	Lock Nut	-
19	19H3467	1	Screw	5/16" X 1"
20	-	1	Part 20	(NOT ILLUSTRATED) ( AT77553 NO LONGER AVAILABLE)
21	19H2036	13	Cap Screw	1/4" X 7/8"
22	M40333	13	Lock Nut	-
23	T78671	3	STRAP	-
24	T78672	1	SEAL	-
25	T79279	1	SUPPORT	-

FILLERS AND ANGLE PLATES (CAB ONLY) [02C03]
