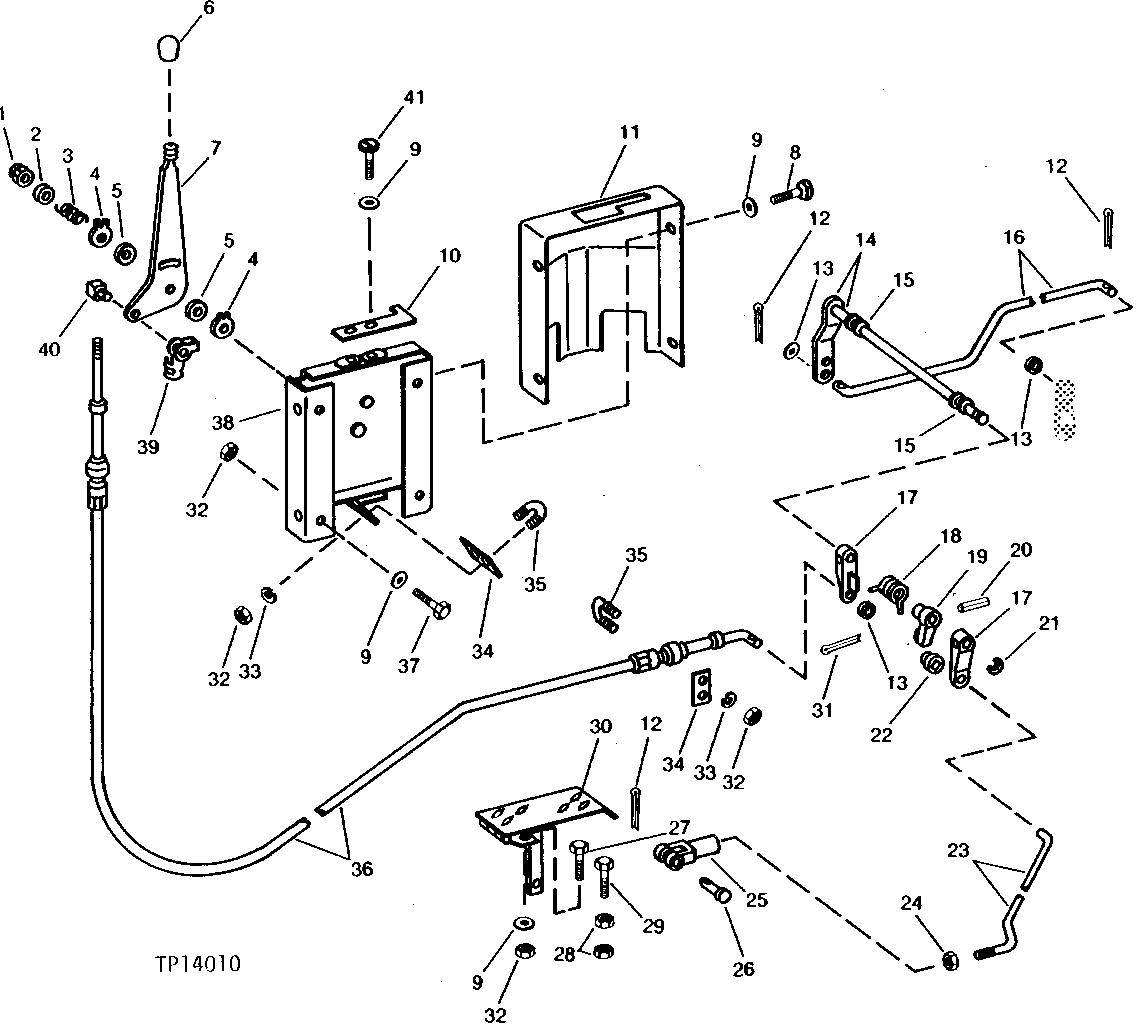

ENGINE SPEED CONTROL CABLE, ACCELERATOR AND THROTTLE LEVER LINKAGE [01G11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T11234	1	Lock Nut	-
2	24H1304	1	WASHER	13/32" X 23/32" X 0.120"
3	R31271	1	Compression Spring	-
4	R39985	2	WASHER	(SUB FOR T113234)
5	R33976	2	PLATE	-
6	T68101	1	KNOB	-
7	T74195	1	LEVER	-
8	21H1303	4	Screw	1/4" X 3/4"
9	24H1287	12	Washer	9/32" X 5/8" X 0.065"
10	T48182	1	STOP	-
11	T74196	1	CASE	-
12	11M7079	3	Cotter Pin	2.500 X 12 MM
13	24H1286	3	Washer	9/32" X 1/2" X 1/16"
14	AT34862	1	ROD	-
15	T22241	2	GROMMET	-
16	T74199	1	ROD	-
17	T22240	2	ARM	-
18	T50467	1	SPRING	-
19	T22150	1	ARM	-
20	34H264	1	Spring Pin	5/32" X 7/8"
21	F3396R	1	Snap Ring	-
22	T26937	1	CAP	-
23	T74197	1	ROD	-
24	14H649	1	Nut	1/4"
25	M3742T	1	Yoke	-
26	R662R	1	PIN FASTENER	-
27	19H1948	2	Cap Screw	1/4" X 3/4"
28	14H732	2	Nut	3/8"
29	19H2471	1	CAP SCREW	3/8" X 1-1/2"
30	AT33245	1	ACCELERATOR	-
31	11M7077	1	Cotter Pin	1.600 X 25 MM
32	14H786	10	Nut	1/4"
33	12H302	4	Lock Washer	1/4"
34	T15021	2	STRAP	-
35	T13988	2	U-BOLT	-
36	AT33243	1	CABLE	-
37	19H1948	4	Cap Screw	1/4" X 3/4"
38	AT71711	1	FRAME	-
39	R26524	1	Clip	-
40	T35887	1	SWIVEL	-
41	19H1948	2	Cap Screw	1/4" X 3/4"

ENGINE SPEED CONTROL CABLE, ACCELERATOR AND THROTTLE LEVER LINKAGE [01G11]

Нет текстового описания
