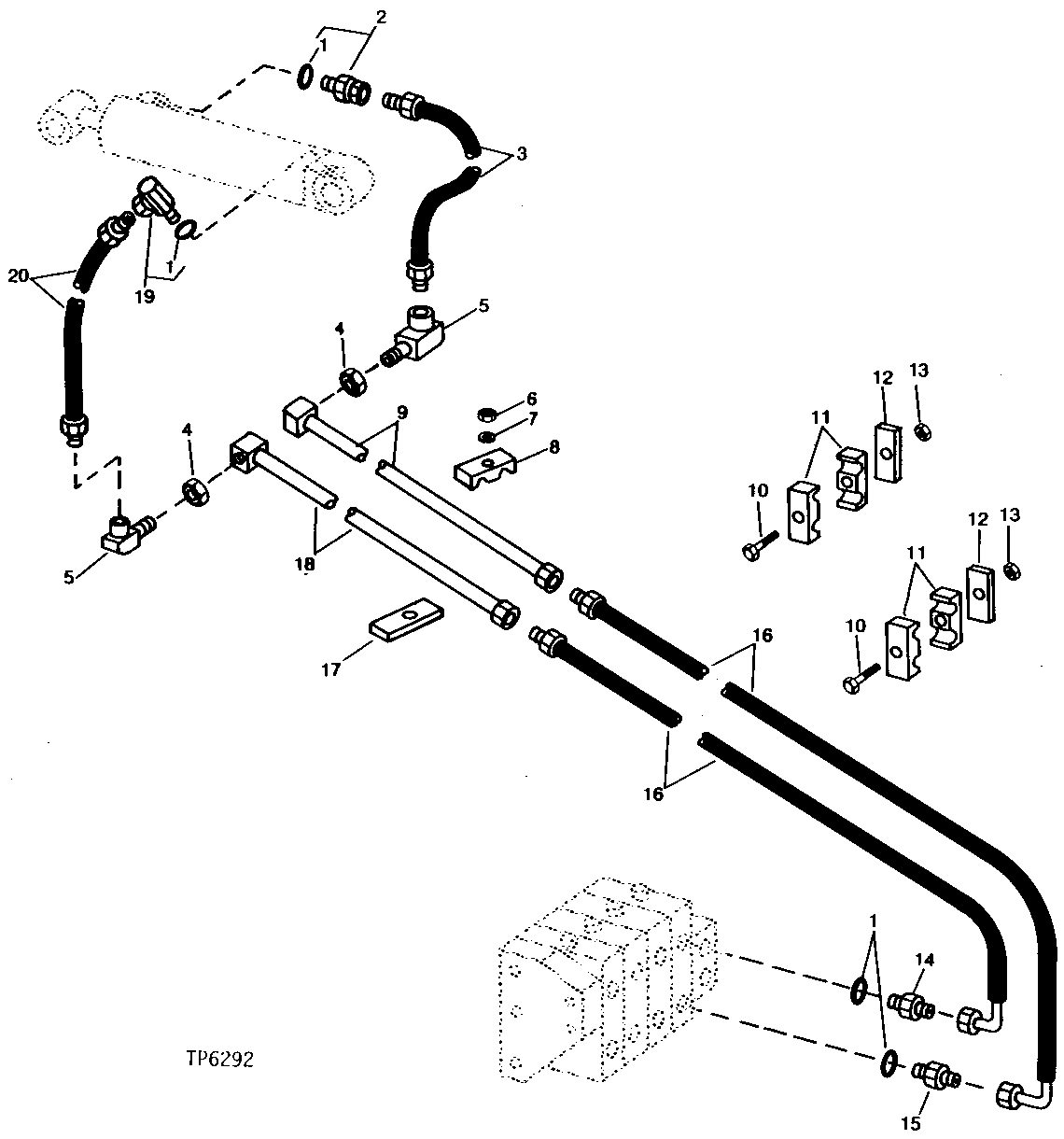

CROWD CYLINDER HYDRAULIC CIRCUIT [02K13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26906	4	O-Ring	-
2	AU11753	1	UNION FITTING	-
3	AU10810	1	HYDRAULIC HOSE - FABRICATE	838 MM LONG (1/2" X 33")
4	14H873	2	Nut	1-1/4", 838 MM LONG (1/2" X 33")
5	U16163	2	ELBOW FITTING	-
6	T11234	1	Lock Nut	-
7	12H304	1	Lock Washer	3/8"
8	T38967	1	CLAMP	-
9	AU42282	1	TUBE	-
10	19H3636	2	Cap Screw	5/16" X 2-1/2"
11	T74260	4	Half Clamp	-
12	T27616	2	STRAP	(NO LONGER AVAILABLE)
13	T16464	2	Lock Nut	-
14	R31665	1	Fitting	-
15	T74259	1	ADAPTER	-
16	AT71841	2	HYDRAULIC HOSE - FABRICATE	2 235 MM LONG (1/2" X 3/4" X 88")
17	T38968	1	STRAP	-
18	AU42283	1	TUBE	-
19	AU11752	1	Fitting	-
20	AU11603	1	HYDRAULIC HOSE - FABRICATE	711 MM LONG (1/2" X 28")

CROWD CYLINDER HYDRAULIC CIRCUIT [02K13]

Нет текстового описания
