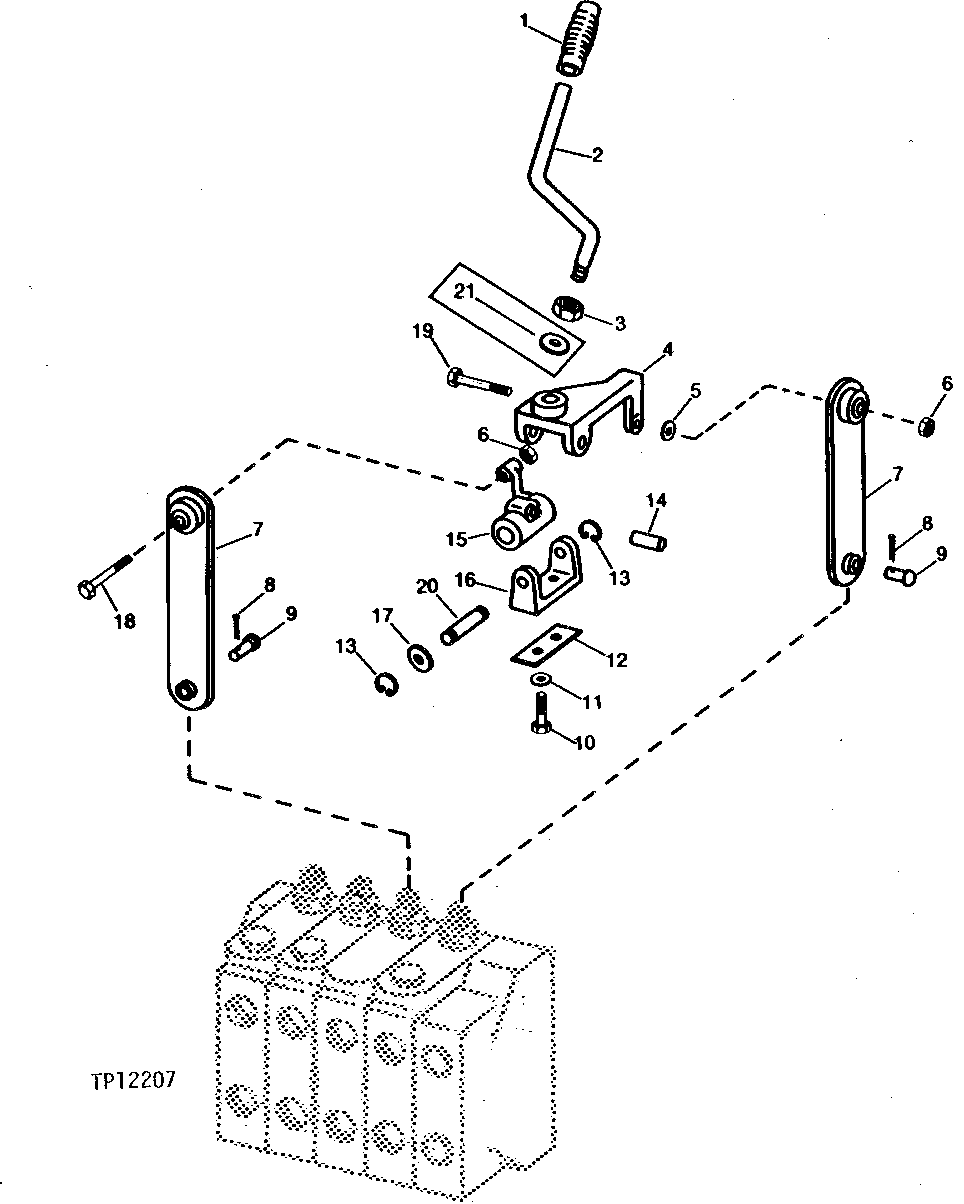

BACKHOE VALVE CONTROL LINKAGE [02I16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U43703	2	GRIP	-
2	T76570	1	LEVER	R.H.
2	T76571	1	LEVER	L.H.
3	14H1309	2	NUT	5/8"
4	T53971	2	LINK	-
5	U13489	2	WASHER	-
6	H143332	4	Lock Nut	(SUB FOR T32688)
7	AT51882	4	LINK	-
8	11M7059	4	Cotter Pin	3.200 X 20 MM
9	U11004	4	Pin Fastener	-
10	19H2676	4	Cap Screw	3/8" X 1"
11	24H1305	4	Washer	13/32" X 13/16" X 0.065"
12	T73916	1	STRAP	-
13	T53977	4	SNAP RING	-
14	25H830	2	Groove Pin	3/8" X 2"
15	T74316	1	LINK	R.H.
15	T74317	1	LEVER	L.H.
16	T73917	2	PIVOT	-
17	24H1274	4	Washer	49/64" X 1-1/4" X 0.048"
18	19H2569	2	Cap Screw	5/16" X 1-5/8"
19	19H1849	2	Cap Screw	5/16" X 1-1/4"
20	T73918	2	PIN	-
21	T497T	2	WASHER	-

BACKHOE VALVE CONTROL LINKAGE [02I16]

Нет текстового описания
