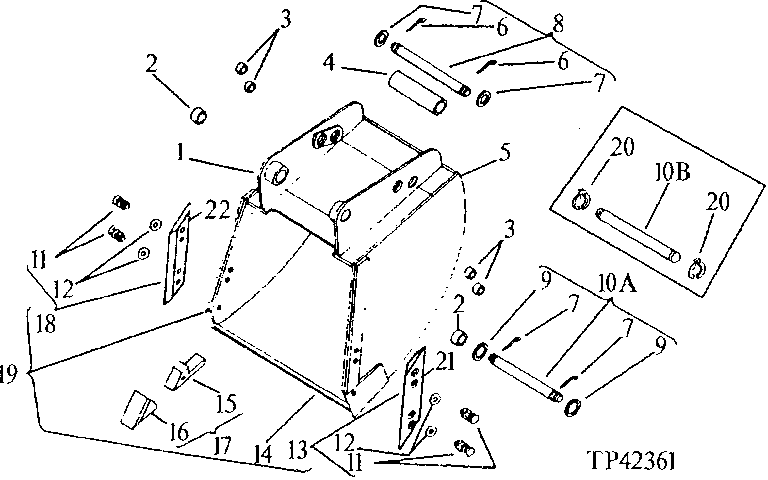

STANDARD BUCKET 16" (406MM) (9250 BACKHOE) [02E25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	L.H. INCLUDES BUSHINGS ( AU10389 USE IF AVAILABLE)
2	Y1951CU	2	BUSHING	-
3	U10699	4	BUSHING	-
4	28H2239	1	SPACER	1-1/4" X 7"
5	-	1	Part 5	R.H. INCLUDES BUSHINGS ( AU10388 USE IF AVAILABLE)
6	U11651	2	Washer	-
7	11H221	4	COTTER PIN	3/8" X 2-1/2"
8	AU13239	1	PIN FASTENER	CONTROL LINK TO BUCKET
9	U11649	2	WASHER	-
11	12H301	6	Lock Washer	1/2"
11	14H826	6	Nut	1/2"
11	03H1439	6	Bolt	1/2" X 1-3/4"
12	24H1162	6	Washer	17/32" X 1-1/4" X 0.060"
13	-	1	Part 16	R.H. ( AU12224 NO LONGER AVAILABLE)
14	U13954	1	CUTTING EDGE	FRONT
15	U14436	4	SHANK	-
16	U14437	4	POINT	-
17	-	4	Part 20	(SUB U14436 ALONG WITH U14437) ( AU12534 NO LONGER AVAILABLE, ORDER INDIVIDUAL PARTS)
18	-	1	Part 21	L.H. ( AU12225 NO LONGER AVAILABLE)
19	-	1	Part 22	406 MM (16") ( BU10396 NO LONGER AVAILABLE)
20	T59452	2	SNAP RING	-
21	U13952	1	CUTTING EDGE	R.H.
22	U13953	1	CUTTING EDGE	L.H.
10A	AU11366	1	PIN FASTENER	DIPPERSTICK TO BUCKET
10B	T59458	1	PIN FASTENER	(SUB AU11366)

STANDARD BUCKET 16" (406MM) (9250 BACKHOE) [02E25]
