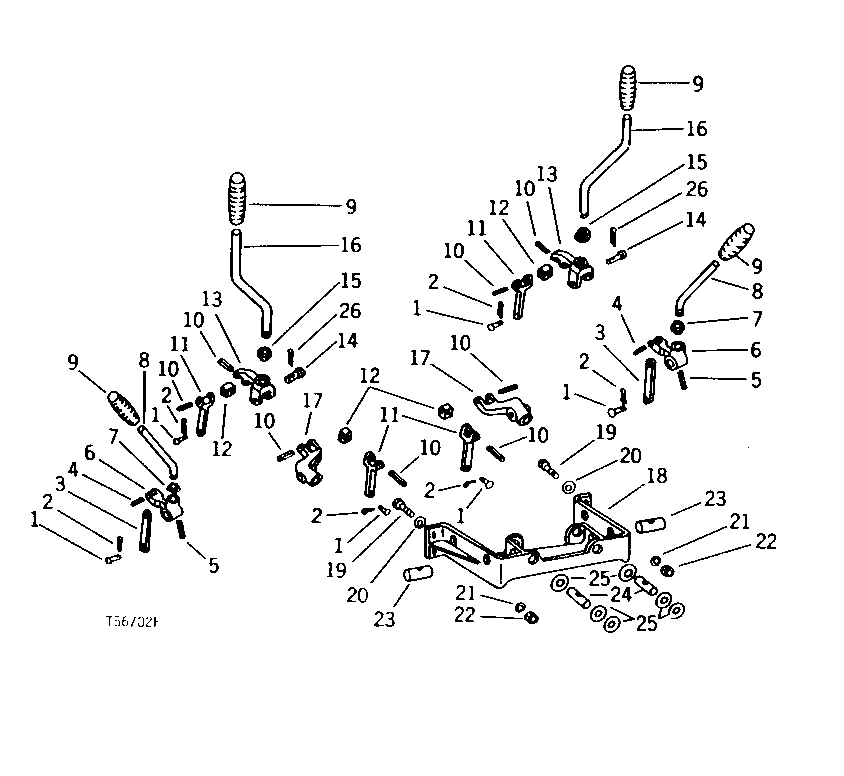

CONTROL LEVERS, LINKAGE AND MOUNTING FRAME (9250 BACKHOE) [02E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U11004	6	Pin Fastener	-
2	11M7079	6	Cotter Pin	2.500 X 12 MM
3	U42826	2	STRAP	-
4	34H339	2	Spring Pin	5/16" X 3/4"
5	11M7083	2	Cotter Pin	3.200 X 50 MM
6	T53976	2	SUPPORT	STABILIZER LEVER, (SUB FOR U15803)
7	14H826	2	Nut	1/2"
8	U43216	2	LEVER	-
9	U43703	4	GRIP	-
10	34H330	8	SPRING PIN	5/16" X 1-3/8"
11	U42825	4	LINK	FOUR-WAY
12	U11003	4	PIVOT	-
13	U10897	2	SUPPORT	FOUR-WAY
14	U11001	2	PIN	FOUR-WAY
15	U14555	2	Lock Nut	5/8"
16	U43214	2	LEVER	FOUR-WAY
17	U10895	2	PIVOT	FOUR-WAY
18	U15804	1	FRAME	-
19	19H3239	4	Cap Screw	3/8" X 1-1/4"
20	24H1305	4	Washer	13/32" X 13/16" X 0.065"
21	12H304	4	Lock Washer	3/8"
22	14H812	4	NUT	3/8"
23	U16010	2	PIN FASTENER	STABILIZER LEVER
24	U11000	2	PIN FASTENER	FOUR-WAY LEVER
25	24H1274	6	Washer	49/64" X 1-1/4" X 0.048"
26	11M7059	2	Cotter Pin	3.200 X 20 MM

CONTROL LEVERS, LINKAGE AND MOUNTING FRAME (9250 BACKHOE) [02E01]
