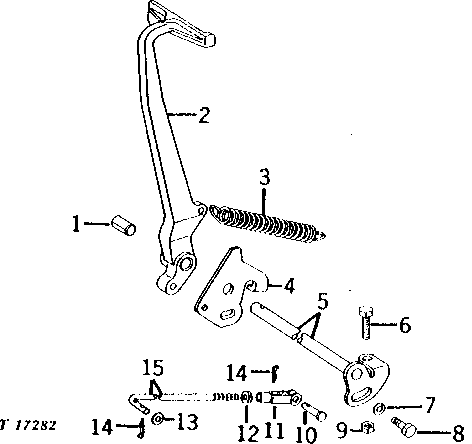

CLUTCH PEDAL AND LINKAGE (WITH REVERSER) [01E12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27567	1	BUSHING	-
2	T22296	1	PEDAL	-
3	R68471	1	SPRING	(SUB FOR T22302)
4	T29582	1	ARM	-
5	AT21789	1	SHAFT	-
6	19H3239	1	Cap Screw	3/8" X 1-1/4", (SUB FOR F2273R, THIS APPLICATION)
7	T26198	1	WASHER	-
8	19H2993	1	Cap Screw	1/2" X 1-1/2"
9	14H732	1	Nut	3/8"
10	C1067R	1	PIN FASTENER	(USE IF AVAILABLE)
10	R65563	1	Pin Fastener	(SUB FOR C1067R)
11	M80373	1	Yoke	(SUB FOR L324T)
12	14H774	1	Nut	3/8"
13	24M7096	2	Washer	0.413" X 0.709" X 0.063"
14	11M7059	3	Cotter Pin	3.200 X 20 MM
15	T29581	1	BOLT	-

CLUTCH PEDAL AND LINKAGE (WITH REVERSER) [01E12]
