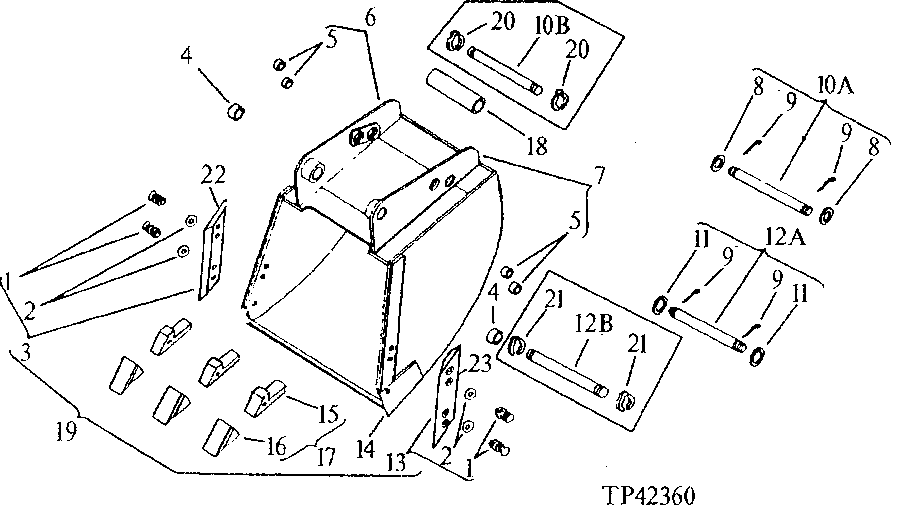

CEMETERY BUCKET 36" (914MM) (9250 BACKHOE) [02F01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H301	6	Lock Washer	1/2"
1	14H826	6	Nut	1/2"
1	03H1439	6	Bolt	HS, SAE 8, 1/2" X 1-3/4"
2	24H1162	6	Washer	17/32" X 1-1/4" X 0.060"
3	-	1	Part 5	L.H. ( AU12225 NO LONGER AVAILABLE)
4	Y1951CU	2	BUSHING	-
5	U10699	4	BUSHING	-
6	-	1	Part 8	L.H. ( AU10389 USE IF AVAILABLE)
7	-	1	Part 9	R.H. ( AU10388 USE IF AVAILABLE)
8	U11651	2	Washer	-
9	11H221	4	COTTER PIN	3/8" X 2-1/2"
11	U11649	2	WASHER	-
13	-	1	Part 17	R.H. ( AU12224 NO LONGER AVAILABLE)
14	U13957	1	DURA-MAX TM CUTTING EDGE	FRONT
15	U14436	7	SHANK	-
16	U14437	7	POINT	-
17	-	7	Part 21	(SUB U14436 ALONG WITH U14437) ( AU12534 NO LONGER AVAILABLE, ORDER INDIVIDUAL PARTS)
18	28H2239	1	SPACER	1-1/4" X 7"
19	-	1	Part 23	914 MM (36") COMPLETE WITH BUSHINGS ( BU10401 NO LONGER AVAILABLE)
20	T59447	2	Snap Ring	-
21	T59452	1	SNAP RING	-
22	U13953	1	CUTTING EDGE	L.H.
23	U13952	1	CUTTING EDGE	R.H.
10A	AU11365	1	PIN FASTENER	CONTROL LINK TO BUCKET ASSEMBLY
10B	T59462	1	PIN FASTENER	(SUB AU11365)
12A	AU11366	1	PIN FASTENER	DIPPERSTICK TO BUCKET ASSEMBLY
12B	T59458	1	PIN FASTENER	(SUB AU11366)

CEMETERY BUCKET 36" (914MM) (9250 BACKHOE) [02F01]

Нет текстового описания
