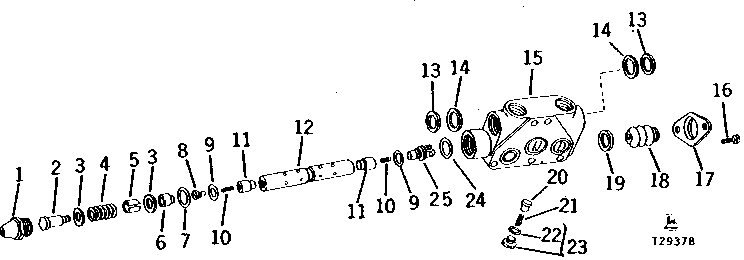

BACKHOE SWING VALVE (9250 BACKHOE) [02E06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU41892	1	CAP	-
2	U11428	1	BOLT	-
3	N31767	2	WASHER	-
4	U11336	1	SPRING	-
5	U41167	1	BUSHING	-
6	U41169	1	BUSHING	-
7	T13119	1	O-Ring	(B) 3/32" X 3/4" O.D.
8	U41162	1	PLUG	-
9	P46051	2	O-Ring	(B)
10	U41170	2	SPRING	-
11	U41168	2	CHECK VALVE	-
12	-	1	Part 12	(SUB AT34643)
13	U40727	2	BACK-UP RING	(A)
14	P47908	1	O-Ring	(A)
15	-	1	Part 15	(SUB AT34643)
16	21H1206	1	SCREW	1/4" X 5/16"
17	U42827	1	RETAINER	-
18	U42834	1	BOOT	-
19	U42835	1	WASHER	-
20	U41172	2	PLUNGER	-
21	N85304	2	SPRING	-
22	R394R	2	O-Ring	3/32" X 11/16"
23	AN85149	2	FITTING	-
24	B2762R	1	O-Ring	(B)
25	U42833	1	CLEVIS	-
..	AT34643	1	SPOOL VALVE	-
..	AU12404	1	KIT	REPAIR PLUG OR RELIEF VALVE
..	AU42191	1	KIT	REPAIR INDIVIDUAL VALVE

BACKHOE SWING VALVE (9250 BACKHOE) [02E06]

Нет текстового описания
