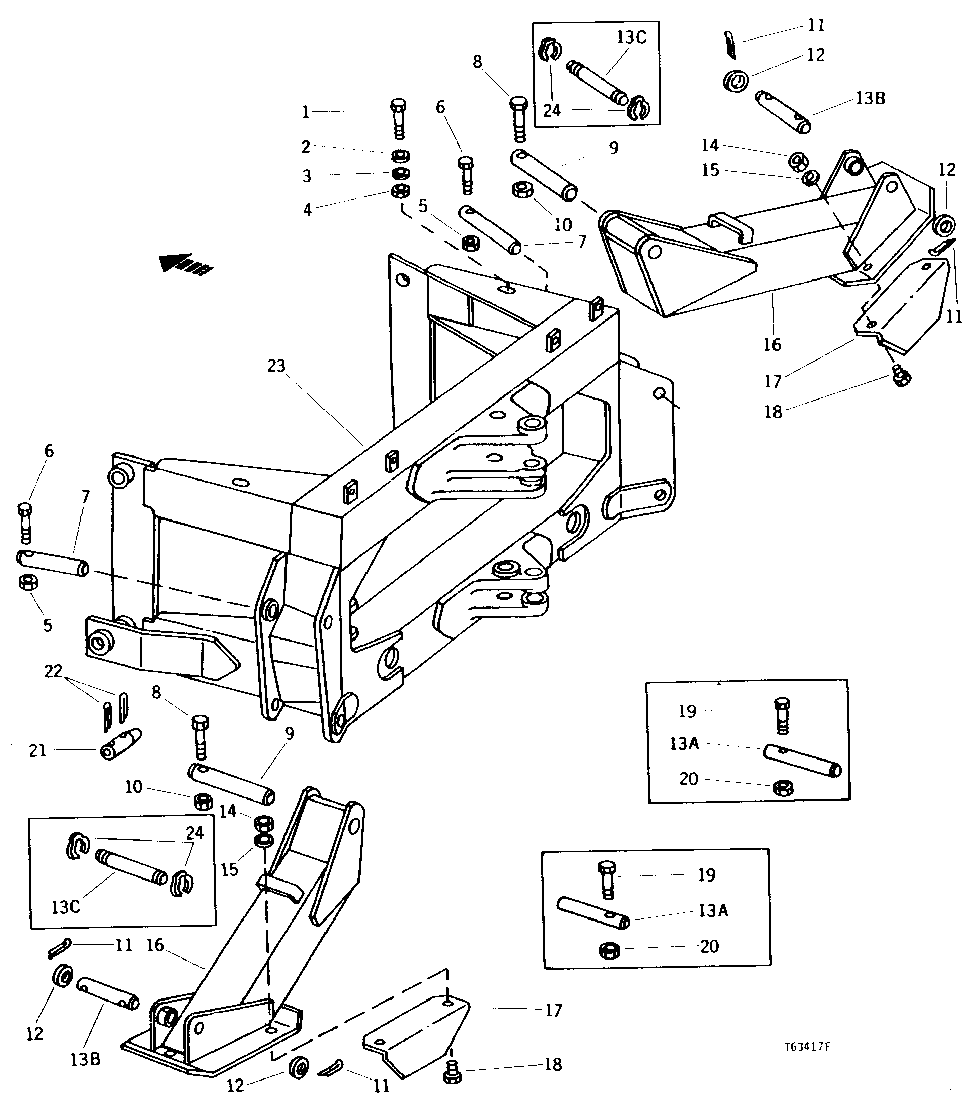

BACKHOE MAIN FRAME AND STABILIZERS (9250 BACKHOE) [02D20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3239	2	Cap Screw	3/8" X 1-1/4"
2	12H304	2	Lock Washer	3/8"
3	24H1305	2	Washer	13/32" X 13/16" X 0.065"
4	14H812	2	NUT	3/8"
5	T11234	2	Lock Nut	3/8"
6	19H2855	2	Cap Screw	3/8" X 3-1/4"
7	U40360	2	PIN	UPPER
8	19H3520	2	Cap Screw	1/2" X 3-1/4"
9	U40359	2	PIN	-
10	U12622	2	LOCK NUT	1/2"
11	11H223	4	COTTER PIN	3/8" X 2"
12	24H1498	4	Washer	1-9/32" X 2-1/8" X 0.120"
14	14H1039	4	Nut	5/8"
15	12H294	4	Lock Washer	5/8"
16	AU40390	2	STABILIZER	-
17	T81868	2	ANGLE	(SUB FOR U10940)
18	19H1708	4	CAP SCREW	5/8" X 1-3/4"
19	19H3031	2	Cap Screw	3/8" X 2-1/2"
20	T11234	2	Lock Nut	3/8"
21	U41526	2	PIN	TO LOADER BARS
22	11H221	2	COTTER PIN	3/8" X 2-1/2"
23	-	1	Part 25	( AU42092 USE IF AVAILABLE)
24	T59447	4	Snap Ring	-
13A	U40363	2	PIN FASTENER	LOWER, (SUB T43383, (2) 11H223 AND (2) 24H1498)
13B	T43383	2	Pin Fastener	-
13C	T59461	2	PIN FASTENER	(SUB T43383, (2) 11H223 AND (2) 24H1498)

BACKHOE MAIN FRAME AND STABILIZERS (9250 BACKHOE) [02D20]

Нет текстового описания
