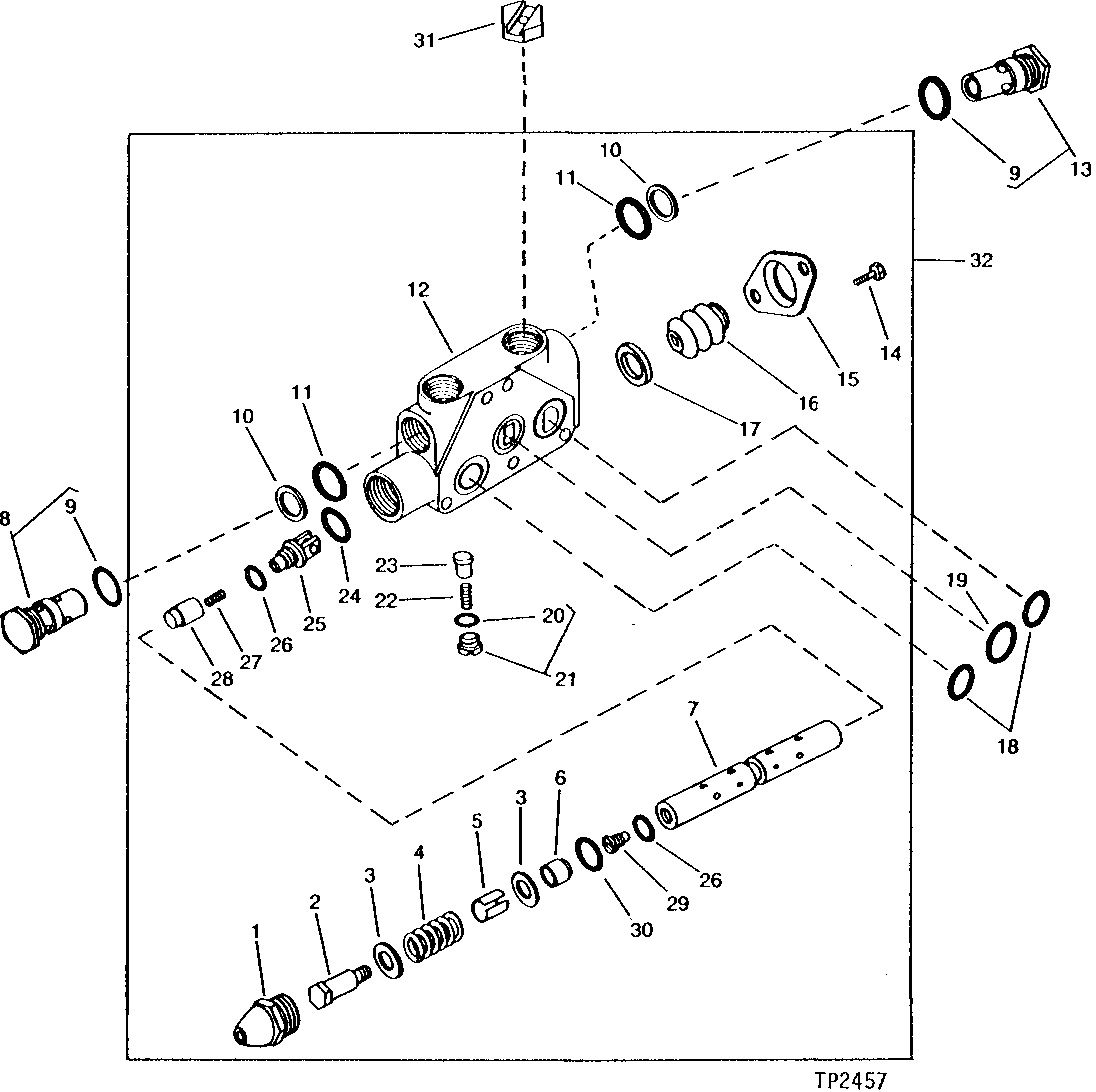

BACKHOE BOOM VALVE (9250 BACKHOE) [02E07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU41892	1	CAP	-
2	U11428	1	BOLT	-
3	N31767	2	WASHER	-
4	U11336	1	SPRING	-
5	U41167	1	BUSHING	-
6	U41169	1	BUSHING	-
7	-	1	Part 7	(SUB AT35260)
8	AU40751	1	PRESSURE RELIEF VALVE	176 KG/CM2 (172 BAR) (2500 PSI)
9	N130510	2	O-Ring	(A)
10	U40727	2	BACK-UP RING	(A)
11	P47908	2	O-Ring	(A)
12	-	1	Part 12	(SUB AT35260)
13	AU40752	1	PRESSURE RELIEF VALVE	194 KG/CM2 (189 BAR) (2750 PSI)
14	21H1206	1	SCREW	1/4" X 5/16"
15	U42827	1	RETAINER	-
16	U42834	1	BOOT	-
17	U42835	1	WASHER	-
18	-	2	Part 18	(SUB FOR U11326, THIS APPLICATION) ( T68666 NO LONGER AVAILABLE)
19	-	1	Part 19	(SUB FOR U15415, THIS APPLICATION) ( T68667 NO LONGER AVAILABLE)
20	R394R	1	O-Ring	-
21	AN85149	1	FITTING	-
22	N85304	1	SPRING	-
23	U41172	1	PLUNGER	-
24	T57246	1	O-RING	(B) (SUB FOR B2762R, THIS APPLICATION)
25	T36473	1	CLEVIS	-
26	P46051	2	O-Ring	(B)
27	U41170	1	SPRING	-
28	U41168	1	CHECK VALVE	-
29	U41162	1	PLUG	-
30	T13119	1	O-Ring	(B) (SUB FOR T57245)
31	T36283	1	ORIFICE	(USE WITH AT35260 BOOM VALVE)
32	AT35260	1	SPOOL VALVE	-
..	AU12404	1	KIT	REPAIR PLUG OR RELIEF VALVE
..	AU42191	1	KIT	REPAIR INDIVIDUAL VALVE

BACKHOE BOOM VALVE (9250 BACKHOE) [02E07]
