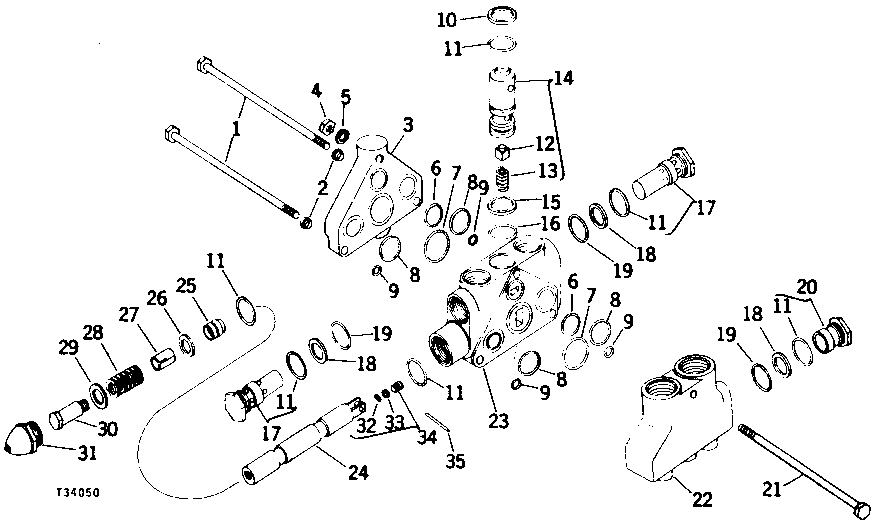

AUXILIARY VALVE FOR DROTT 4-IN-1 BUCKET [02D12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U40802	2	CAP SCREW	-
2	U13946	2	WASHER	3/8"
3	U40604	1	PLATE	-
4	14H807	1	Nut	7/16"
5	12H293	1	Lock Washer	7/16"
6	U15192	2	O-Ring	0.06 MM X 22.3 MM (1/16" X 7/8")
7	U15415	4	O-Ring	0.06 MM X 34.9 MM (1/16" X 1-3/8")
8	U11326	4	O-Ring	0.06 MM X 28.6 MM (1/16" X 1-1/8")
9	P51212	4	O-Ring	0.06 MM X 11.1 MM (1/16"X 7/16")
10	U40729	1	Back-Up Ring	-
11	32240	5	O-Ring	3/32" X 7/8"
12	U16016	1	POPPET	-
13	U16015	1	SPRING	-
14	AU13748	1	CHECK VALVE	-
15	U40728	1	BACK-UP RING	-
16	R27928	1	O-Ring	0.06 MM X 25.5 MM (1/16" X 1-1/16")
17	AU40751	2	PRESSURE RELIEF VALVE	(2500 PSI) (17.24 MPA) (FOR PARTS SEE PAGE 100-13)
18	U40727	3	BACK-UP RING	-
19	P47908	3	O-Ring	2.4 MM X 23.8 MM (3/32" X 15/16")
20	U11427	1	PLUG	-
21	-	1	Part 21	.438 DIA 005.125 LENGTH UNF.-3A SERIES
22	U15107	1	PORT PLATE	-
23	-	1	Part 23	(SUB AU40520)
24	-	1	Part 24	(SUB AU40520)
25	-	1	Part 25	( U13947 NO LONGER AVAILABLE)
26	U11345	1	WASHER	-
27	U11333	1	BUSHING	-
28	U11336	1	SPRING	-
29	N31767	1	WASHER	-
30	U11428	1	BOLT	-
31	U11335	1	CAP	-
32	R34802	1	O-Ring	-
33	U41516	1	RING	-
34	AU40992	1	PLUG	-
35	-	1	Part 35	( 34H379 NO LONGER AVAILABLE)
..	AU40520	1	VALVE	FOUR-WAY BORED
..	AU40999	1	VALVE	-
