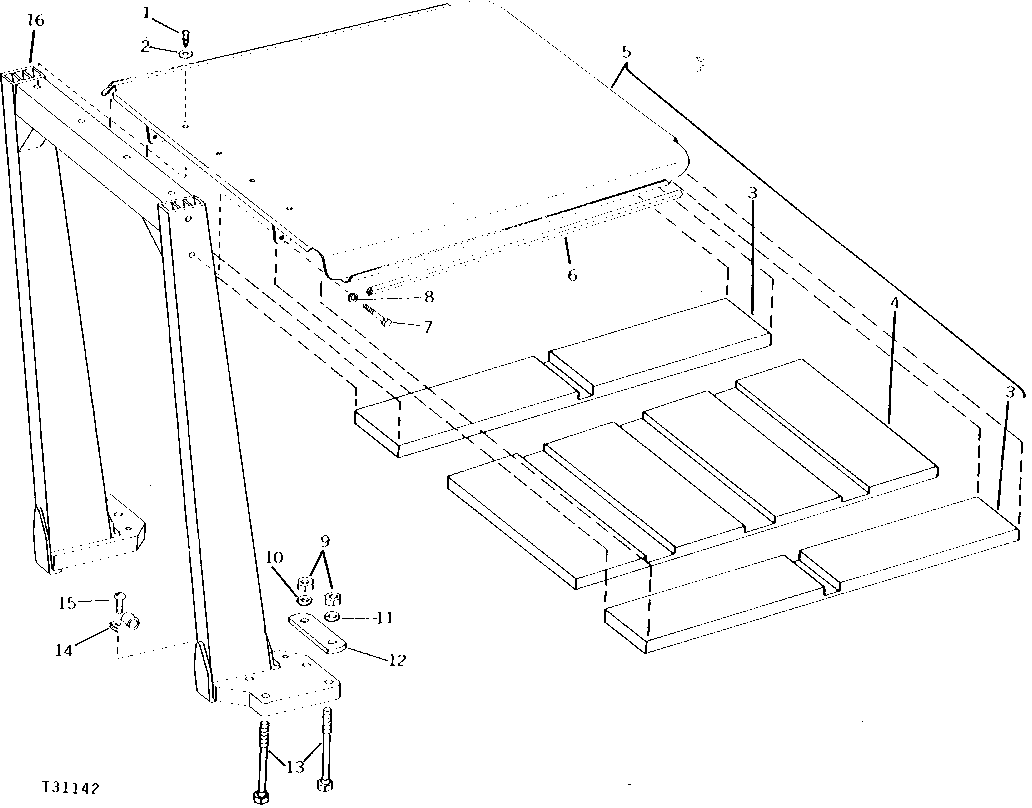

PROTECTIVE ROLL-GARD AND CANOPY [02A22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37H3	4	SCREW	1/4" X 5/8"
2	24H1288	4	Washer	9/32" X 1" X 1/16"
3	R52261	2	ISOLATOR	-
4	R52260	1	Isolator	-
5	-	1	Part 5	(AR56695 NO LONGER AVAILABLE FURNISH COMPONENT PARTS)
6	R41358	2	ISOLATOR	(SUB FOR (2) T25667)
7	19H1820	4	Cap Screw	1/2" X 3"
8	24H1625	4	Washer	17/32" X 1" X 0.120"
9	14H794	8	Nut	(A) 3/4"
10	24H1400	4	Washer	(A) 25/32" X 1-5/8" X 1/4"
11	12H236	4	Lock Washer	(A) 3/4"
12	U40656	4	STRAP	(A)
13	R48139	8	CAP SCREW	(A)
14	T22645	2	Clip	(A)
15	37H3	2	SCREW	(A) 1/4" X 5/8"
16	AT33355	1	ROPS	(A)
..	-	1	Part 17	INCLUDES ALL PART NUMBERS IDENTIFIED BY (A) AND T40324 DECAL, T33510 DECAL, AND SEAT BELT WITH ATTACHING HARDWARE ( AR26829, NO LONGER AVAILABLE)
..	-	1	Part 18	( AT33354 NO LONGER AVAILABLE)

PROTECTIVE ROLL-GARD AND CANOPY [02A22]
