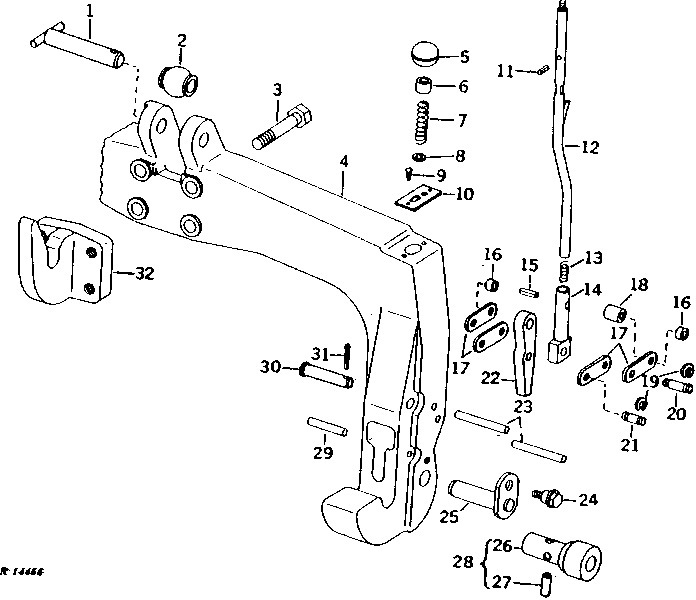

IMPLEMENT QUICK COUPLER (HEAVY-DUTY) [02F19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR67881	1	PIN	(SUB FOR AR39784)
2	F2681R	1	BALL	-
3	19H2026	4	CAP SCREW	3/4" X 4"
4	R41860	1	QUICK COUPLER	(SUB TY16042)
5	R60458	2	Knob	(SUB FOR F2861R)
6	R39814	1	SLEEVE	(NLA)
7	M60409	2	Spring	-
8	24H1658	2	Washer	21/32" X 1" X 0.060"
9	37H71	4	SCREW	NO. 12 X 5/8"
10	R39815	2	BRACKET	(NLA)
11	34H279	2	SPRING PIN	3/16" X 13/16"
12	AR40194	1	ROD	R.H. (NLA)
12	AR39786	1	ROD	L.H. (NLA)
13	B3686R	2	SPRING	-
14	AR41933	2	END	(NLA)
15	34H282	2	Spring Pin	3/16" X 1"
16	F2206R	4	Washer	-
17	R65242	8	Strap	(SUB FOR R36439 OR R47590)
18	28H1919	2	Bushing	1/2" X .938"
19	F2208R	8	SNAP RING	-
20	R119275	2	Pin Fastener	(SUB FOR R36613 OR R47679)
21	R119276	2	Pin Fastener	(SUB FOR R36440 OR R47678)
22	R40424	2	LATCH	-
23	34H377	4	SPRING PIN	1/2" X 3-1/2"
24	AR74673	2	CAP SCREW	(USE WITH PIN HAVING 1/4" OR 3/8" THICK HANDLE) (SUB FOR AR40865 OR AR48110) (SUB R45997 AND 19H2898)
25	AR48111	2	PIN	(ALSO ORDER AR48110 OR AR74673) (SUB FOR AR39783)
26	R27998	2	Half Sleeve	-
27	R27999	2	Spring Pin	-
28	AR27093	2	ADAPTER KIT	-
29	34H373	2	SPRING PIN	1/2" X 2-1/2"
30	R63736	2	Pin Fastener	-
31	11M7087	2	Cotter Pin	0.157" X 1.575"
32	R203719	1	HOOK	(SUB FOR R41861 OR R59478)
