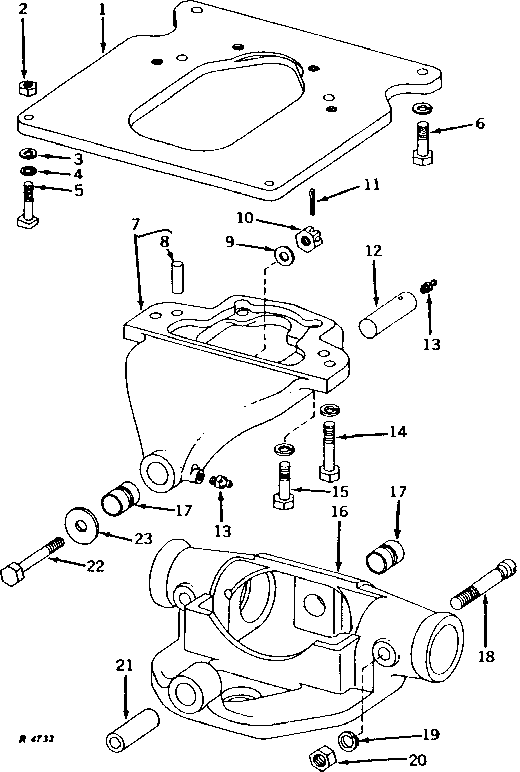

FRONT AXLE HOUSING AND PIVOT BRACKET (38" FIXED TREAD) [02I07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R31599	1	ADAPTER FITTING	(NLA)
2	14H1039	2	Nut	5/8"
2	R49098	2	NUT	-
3	24H1367	2	Washer	21/32" X 1-1/4" X 1/4"
4	12H294	2	Lock Washer	5/8"
5	19H1890	2	Cap Screw	5/8" X 2-3/4", (ALSO ORDER R49098) (SUB FOR R27818)
6	19H2663	2	CAP SCREW	3/4" X 2-1/8"
6	12H236	2	Lock Washer	3/4"
7	AF968R	1	BRACKET	(MARKED F862R) (NLA)
8	R31076	2	DOWEL PIN	-
9	24H1402	1	Washer	25/32" X 1-7/8" X 1/4"
10	14H1086	1	Nut	3/4"
11	11M7083	1	Cotter Pin	0.126" X 1.969"
12	B2688R	1	PIN FASTENER	(NLA)
13	JD7759	2	Lubrication Fitting	1/8"
14	19H2113	2	Cap Screw	3/4" X 3-1/4"
14	12H236	2	Lock Washer	3/4"
15	19H2589	2	Cap Screw	3/4" X 1-7/8"
15	12H236	2	Lock Washer	3/4"
16	AB4045R	1	HOUSING	(MARKED B2840R) (NLA)
17	A877R	2	BUSHING	-
18	B2694R	2	BOLT	-
19	12H234	2	LOCK WASHER	1"
20	14H854	2	NUT	1"
21	B2700R	1	BUSHING	(NLA)
22	H27851	1	BOLT	(SUB FOR F2663R) (NLA)
23	R20136	1	Washer	-

FRONT AXLE HOUSING AND PIVOT BRACKET (38" FIXED TREAD) [02I07]
