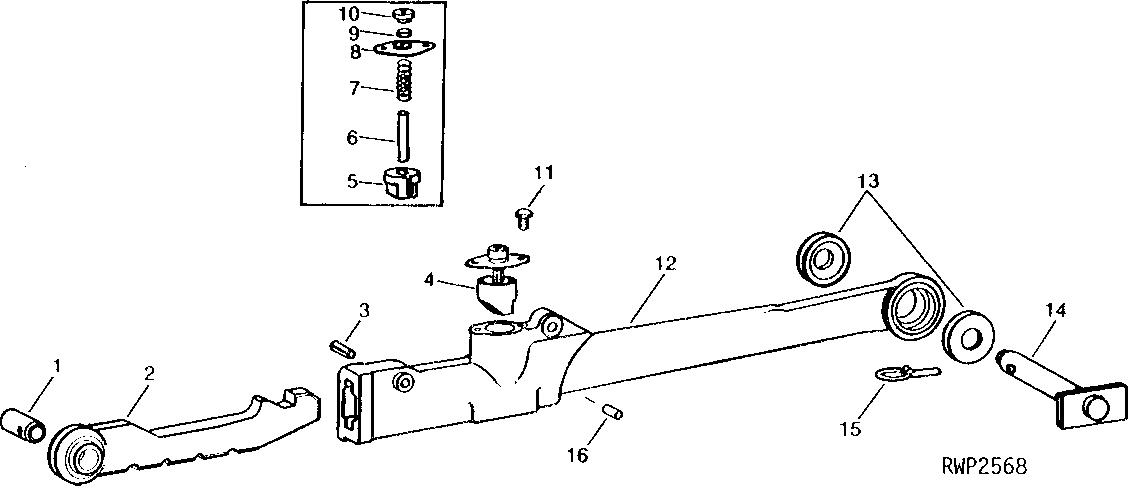

DRAFT LINKS (ROW-CROP AND STANDARD) [02F12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R66433	2	Bushing	(A) LONG, (SUB FOR F2685R)
1	R66432	2	Bushing	(A) SHORT, (SUB FOR F2684R)
2	AR26554	1	DRAFT LINK END	(MARKED R26907) L.H.
2	AR26555	1	DRAFT LINK END	(MARKED R26911) R.H.
3	34H371	2	Spring Pin	1/2" X 2"
4	AR69317	1	LATCH	(SUB FOR AR30288)
5	R26382	2	PACKING	(SUB AR69317)
6	R26807	2	PIN	(SUB AR69317)
7	R26908	2	Spring	(SUB AR69317)
8	R26082	2	RETAINER	(SUB AR69317)
9	R26909	2	Part Not Coded	(SUB AR69317)
10	R26910	2	KNOB	(SUB AR69317)
11	19H1227	4	Cap Screw	1/4" X 1/2"
11	12H302	4	Lock Washer	1/4"
12	AR65381	1	LINK BODY	R.H. (SUB FOR AR26944)
12	AR65382	1	LINK BODY	L.H. (SUB FOR AR26945) (NLA)
13	R26608	4	Washer	-
14	R26609	2	PIN	-
15	AR62151	2	Quick Lock Pin	(SUB FOR B11182) (SUB M115827)
16	B2641R	2	DOWEL PIN	-
..	AF2710R	1	BALL	(A) (I.D. 49/64") (SUB F2680R, R58262, 11M7038, (2) R66432 AND (2) R66433)
..	AF2711R	1	BALL	(B) (I.D. 1-1/64") (CONSISTS OF F2681R, R53296, 28H1753 AND 11M7040)
..	AF3147R	1	BAR	HITCH
