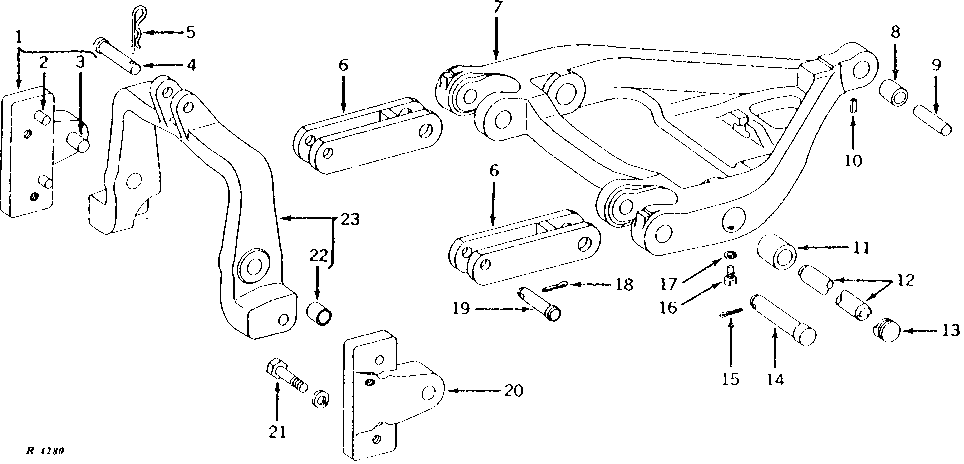

DRAFT CENTER LINK SUPPORT ASSEMBLY (HI-CROP) [02F15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR27716	1	SUPPORT	L.H. (MARKED R28382) (NLA)
2	R60161	4	Dowel Pin	(SUB FOR R27894 OR R35046)
3	R28381	2	PIN	-
4	M2071T	1	PIN	-
5	A3581R	1	Spring Locking Pin	-
6	AR27717	2	LINK	(SUB 28H473, R31400, (2) R28383, (2) 24H1396 AND (2) R73380)
7	AR34602	1	SUPPORT	(MARKED R28438 OR R34834) (SUB FOR AR28290) (NLA)
8	R31438	1	BUSHING	(SUB FOR R27325)
9	R26503	1	DOWEL PIN	-
10	34H309	1	Spring Pin	1/4" X 5/8"
11	R26502	2	BUSHING	-
12	R33826	1	PIN	(SUB FOR R26504) (ALSO ORDER (2) R33827)
13	R33827	2	RETAINER	(SUB FOR R27828) (ALSO ORDER R33826)
14	R26609	2	PIN	-
15	11M7038	2	Cotter Pin	0.248" X 1.575"
16	R40928	2	BOLT	(SUB FOR R27196)
17	12H303	2	Lock Washer	5/16"
18	11M7087	2	Cotter Pin	0.157" X 1.575"
19	A3769R	2	PIN	(SUB R31400, (2) 24H1396 AND (2) R73380)
20	AR27715	1	ARM	R.H. (MARKED R28380) (NLA)
21	19H1847	4	Cap Screw	5/8" X 2-1/2"
21	12H294	4	Lock Washer	5/8"
22	R27899	2	Bushing	-
23	AR28325	1	ARM	(MARKED R28257) (NLA)

DRAFT CENTER LINK SUPPORT ASSEMBLY (HI-CROP) [02F15]
