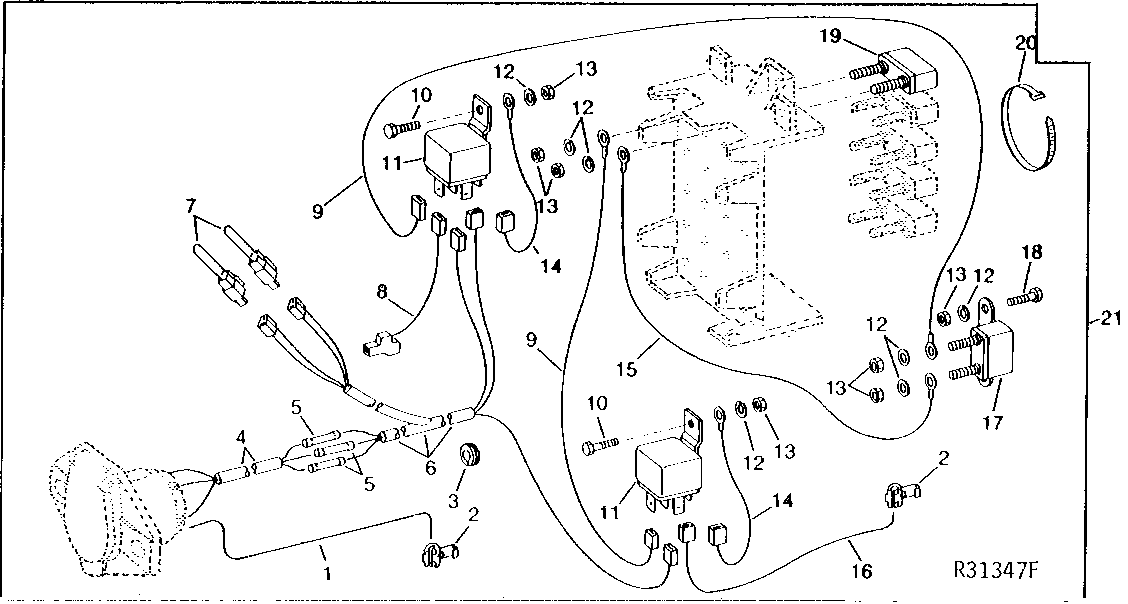

7 TERMINAL SOCKET (SUPPLEMENTARY WIRING KIT) [01I12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	3962MM (156") (MAKE FROM R66319)
2	AR67855	2	Electrical Connector Assy	-
3	R40445	1	Grommet	-
4	AR82910	1	Wiring Harness	-
5	R32027	4	Elec. Connector Terminal	-
6	AR82912	1	Wiring Harness	-
7	AR82911	2	Wiring Lead	-
8	AR50834	1	Wiring Lead	-
9	-	3	Part 9	311MM (12-1/4") RELAY, (MAKE FROM R66319, R32018, R32027 AND R32024)
10	21H1282	2	SCREW	0.190" X 7/8"
11	AR74411	2	Relay	-
12	12M7060	8	Washer	0.209"
13	14H631	8	Nut	0.190"
14	-	1	Part 14	152MM (6") RELAY GROUND, (MAKE FROM R66319, R32012, R32027 AND R32025)
15	-	1	Part 15	152MM (6") CIRCUIT BREAKER, (MAKE FROM R66319 AND (2) R32018)
16	AR82909	1	Wiring Lead	-
17	AR49352	1	Circuit Breaker	30 AMP
18	21H1295	2	Screw	0.190" X 5/8"
19	AR28403	1	CIRCUIT BREAKER	20 AMP
20	R44302	10	Tie Band	-
21	AR78052	1	Cylinder	(USE WITH AR75694 OR RE17282) (FI)

7 TERMINAL SOCKET (SUPPLEMENTARY WIRING KIT) [01I12]
