REPLACEMENT LIFT CYLINDER (BULLDOZER) [02B19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

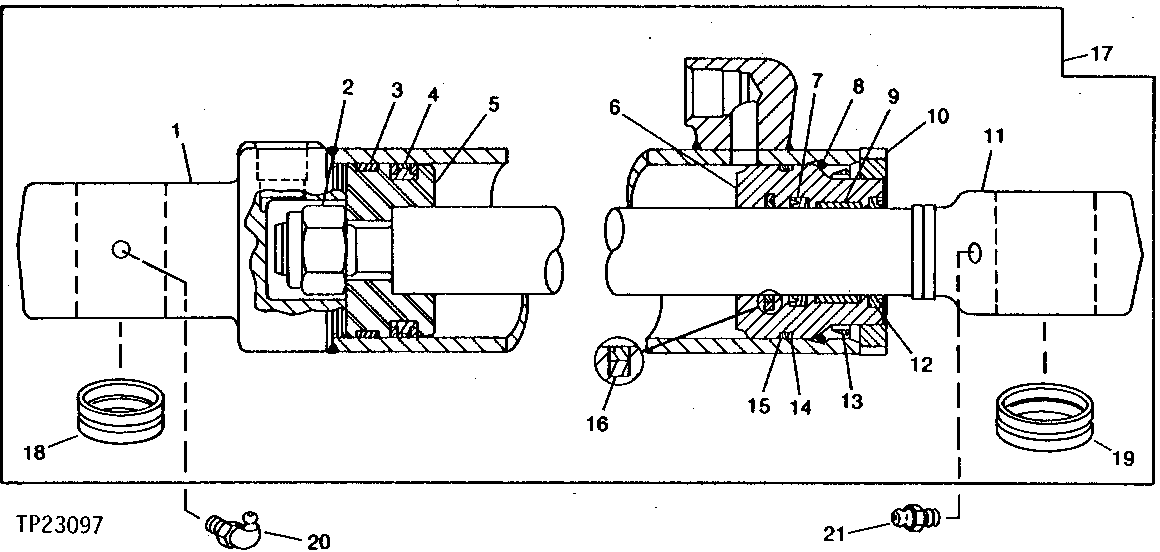

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH136256	1	HYDRAULIC CYLINDER BARREL	(INCLUDES H143405)
2	H170537	1	Nut	M24, (SUB FOR R81861) (PISTON TO ROD)
3	R81774	1	Scraper Ring	(BK) (PISTON TO BARREL)
4	RE20342	1	Seal	(BK) (PISTON TO BARREL)
5	R90038	1	Piston	-
6	H157171	1	Hydr. Cylinder Rod Guide	-
7	H155655	1	Seal	(RK) (R0D GUIDE TO ROD)
8	R81786	1	Snap Ring	(ROD GUIDE TO BARREL)
9	H157897	1	Wear Ring	(RK) (ROD GUIDE TO BARREL)
10	R81792	1	Nut	(ROD GUIDE TO BARREL)
11	AH136259	1	ROD	-
12	AH150453	1	Seal	(RK) (ROD GUIDE TO ROD)
13	R91728	1	Back-Up Ring	(BK) (BETWEEN ROD GUIDE SNAP RING AND SPANNER NUT)
14	R81195	1	Back-Up Ring	(BK) (ROD GUIDE TO BARREL PACKING)
15	R83469	1	O-Ring	(BK) (ROD GUIDE TO BARREL)
16	AH148608	1	Seal	(RK) (ROD GUIDE TO ROD)
17	AH150049	1	HYDRAULIC CYLINDER	-
18	H143405	1	Bushing	-
19	R89244	2	BUSHING	-
20	JD7799	2	Lubrication Fitting	-
21	T162396	2	Lubrication Fitting	(SUB FOR JD7798)
