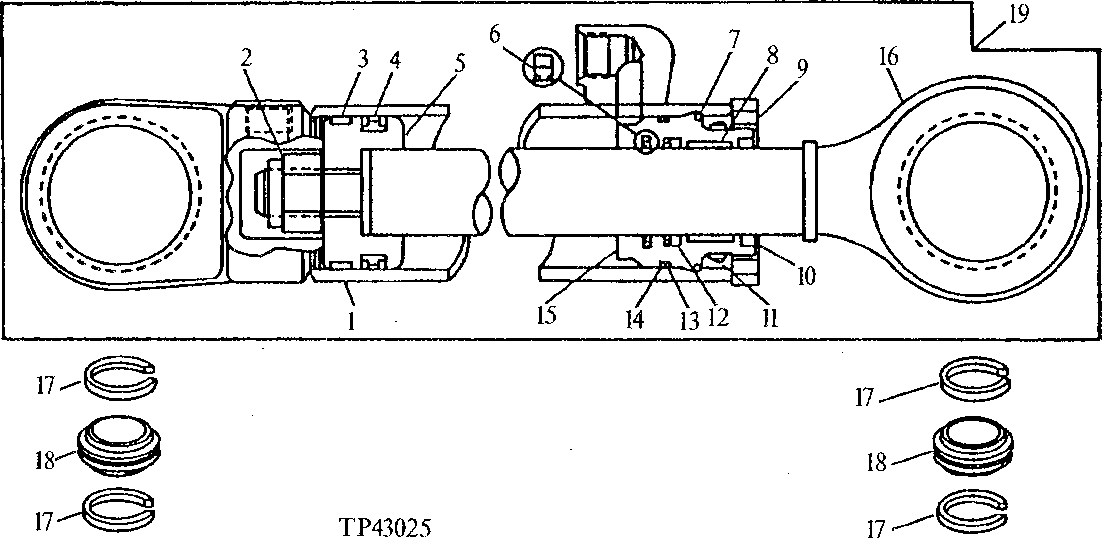

REPLACEMENT ANGLE CYLINDER (BULLDOZER) (SERIAL NO.780347- ) [02B21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH136252	1	HYDRAULIC CYLINDER BARREL	-
2	H170537	1	Nut	M24, (SUB FOR R81861) (PISTON TO ROD)
3	R81774	1	Scraper Ring	(BK) (PISTON TO BARREL)
4	RE20342	1	Seal	(BK) (PISTON TO BARREL)
5	R90038	1	Piston	-
6	AH148608	1	Seal	(RK) (ROD GUIDE TO ROD)
7	R81786	1	Snap Ring	(ROD GUIDE TO BARREL)
8	H157897	1	Wear Ring	(RK) (ROD GUIDE TO ROD)
9	R81792	1	Nut	(ROD GUIDE TO BARREL)
10	AH150453	1	Seal	(RK) (ROD GUIDE TO ROD)
11	R91728	1	Back-Up Ring	(BK) (BETWEEN ROD GUIDE SNAP RING AND SPANNER NUT)
12	H155655	1	Seal	(RK) (ROD GUIDE TO ROD)
13	R81195	1	Back-Up Ring	(BK) (ROD GUIDE TO BARREL PACKING)
14	R83469	1	O-Ring	(BK) (ROD GUIDE TO BARREL)
15	H157171	1	Hydr. Cylinder Rod Guide	-
16	AH136253	1	HYDRAULIC CYLINDER ROD	-
17	40M5099	4	Snap Ring	-
18	AT157173	2	Self-Aligning Bushing	-
19	AH150050	2	HYDRAULIC CYLINDER	-

REPLACEMENT ANGLE CYLINDER (BULLDOZER) (SERIAL NO.780347- ) [02B21]

Нет текстового описания
