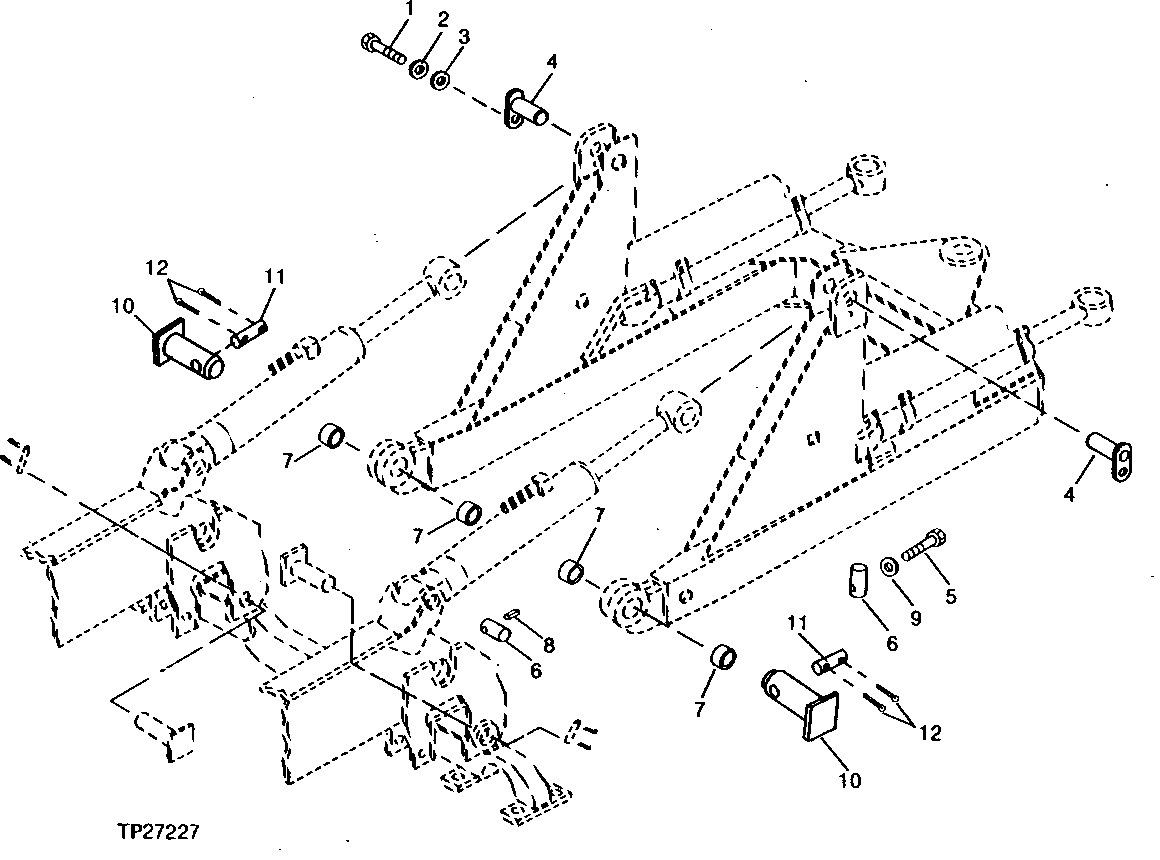

LIFT CYLINDERS AND C FRAME FASTENERS [02B11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2472	2	Cap Screw	1/2" X 1", (LIFT CYLINDER ROD PIN TO C-FRAME)
2	24M7180	2	Washer	13 X 37 X 3 MM
3	28H1596	2	WASHER	0.546" X 0.840" X 5/16"
4	AT117971	2	PIN FASTENER	(ROD ENDS OF LIFT CYLINDER)
5	19H3445	2	Cap Screw	3/8" X 3-3/4", (PINS TO HEAD END OF ANGLE CYLINDERS)
6	T120822	4	PIN	-
7	U11121	4	BUSHING	-
8	19H2458	2	Cap Screw	3/8" X 3", (PINS TO HEAD END OF LIFT CYLINDER)
9	24H1122	2	Washer	3/8" X 7/8" X 0.083", (ANGLE CYLINDER HEAD END PIN RETAINER CAPSCREW)
10	AU13822	2	PIN	(DOZER MOUNTING FRAME TO C-FRAME)
11	11M7059	2	Cotter Pin	3.200 X 20 MM, (SUB FOR C11023, THIS APPLICATION) RETAINER PIN (DOZER MOUNTING FRAME TO C-FRAME)
12	11H211	4	COTTER PIN	1/8" X 3/4", (OLDER UNITS ONLY)

LIFT CYLINDERS AND C FRAME FASTENERS [02B11]
