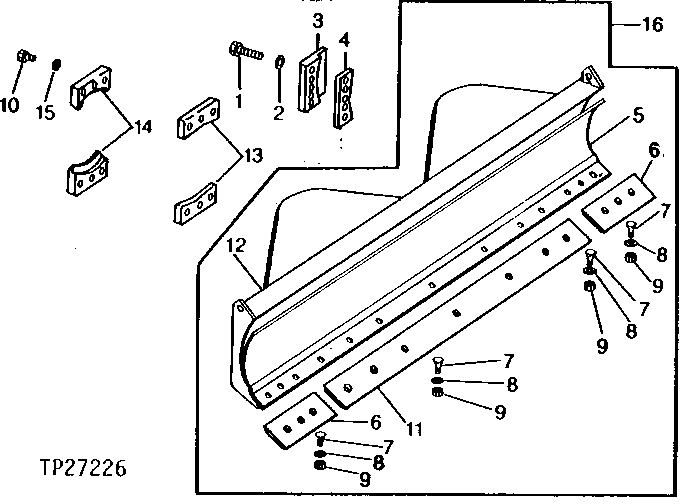

BLADE 2 286 MM (90") (SERIAL NO. -780346) [02A20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2431	5	CAP SCREW	HS, SAE 8, 3/4" X 2-1/4"
2	T10510	5	Washer	(USE IF AVAILABLE)
2	R78019	5	Washer	(SUB FOR T10510)
3	T66363	1	SECTOR	TILT
4	T66364	1	SHIM	1.52 MM (.060")
5	-	1	Part 6	(SUB AT116723)
6	T31148	2	CUTTING EDGE	-
6	U16562	1	END BIT	R.H. (HEAVY-DUTY) SERVICE ALTERNATE
6	U16563	1	END BIT	L.H. (HEAVY-DUTY) SERVICE ALTERNATE
7	10H1047	13	Bolt	3/4" X 2-1/4"
8	R78019	13	Washer	(SUB FOR T10510)
8	T10510	13	Washer	(USE IF AVAILABLE)
9	14H1058	13	Nut	3/4"
10	19H2710	6	Cap Screw	5/8" X 1-3/4"
11	U16748	1	Cutting Edge	CENTER
12	-	1	Part 16	(SUB AT116723)
12	T45974	1	BUSHING	(FOR ANGLING FRAME TILT PLATE STUD)
13	T66365	1	SHIM	1.52 MM (.060")
14	T66366	2	RETAINER	PIVOT
15	R70268	6	Washer	(SUB FOR (6) R42363)
16	AT116723	1	DOZER BLADE	(2286 MM) 90 INCH
16	AT143334	1	BLADE	(2134 MM) 84 INCH

BLADE 2 286 MM (90") (SERIAL NO. -780346) [02A20]
