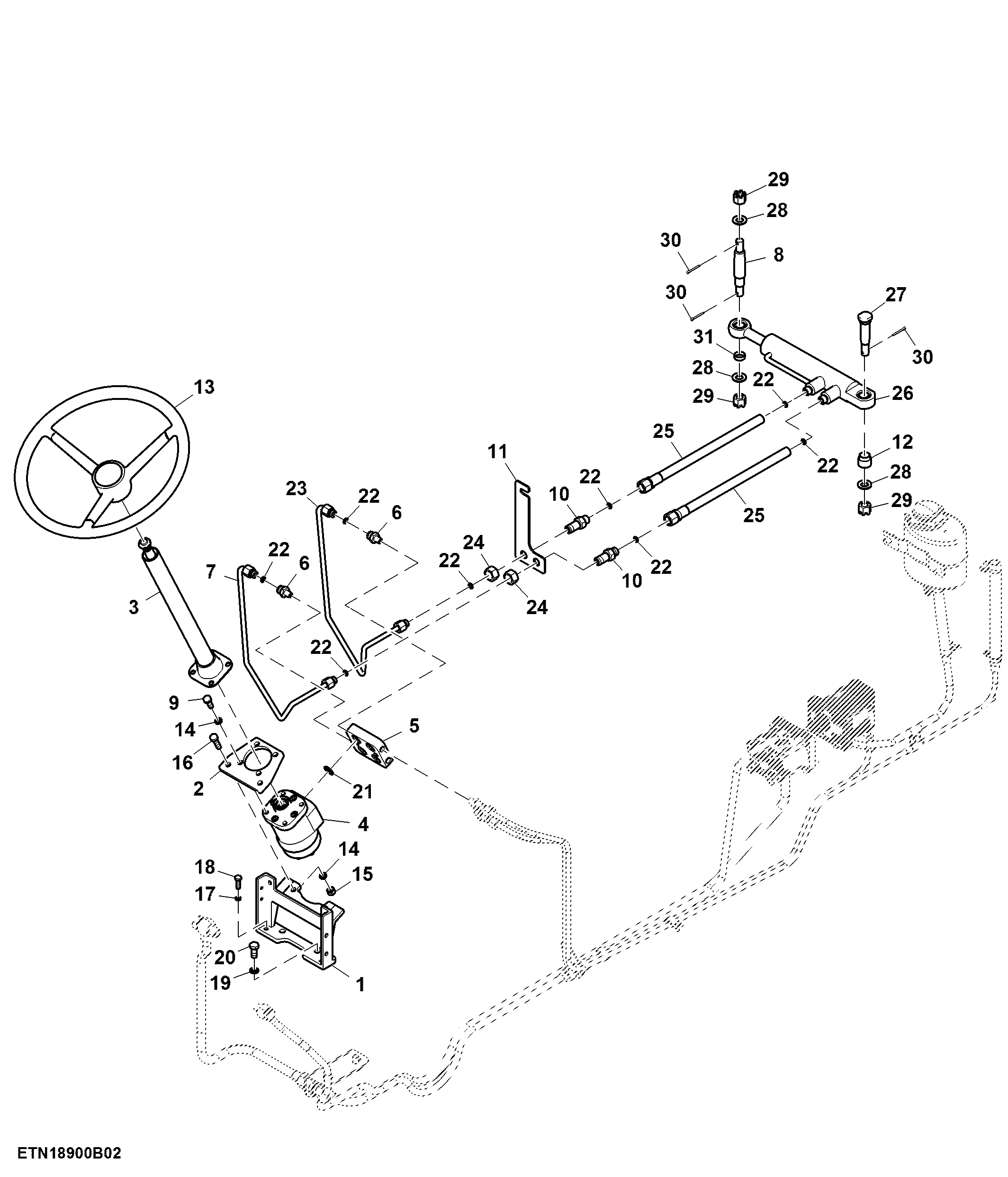

Hydraulic Steering Wheel and Cylinder

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU326891	1	Support	Steering Gear
2	SU317948	1	Plate	Steering
3	SJ326903	1	Steering Column	-
4	SJ319382	1	Steering Metering Pump	-
5	SU34489	1	Junction Block	SUB FOR SU314269
6	SU318082	2	Fitting	-
7	SJ22810	1	Oil Line	Hydraulic Cylinder, Inside
8	SU31493	1	Pin	-
9	SU318719	4	Bolt	-
10	SU314270	2	Fitting	-
11	SU39836	1	Bracket	Oil Tube
12	SU31496	1	Sleeve	-
13	SJ317807	1	Steering Wheel	-
14	SU318979	6	Lock Washer	-
15	14M7509	2	Nut	M10
16	SU318721	2	Bolt	-
17	SU318990	2	Lock Washer	-
18	SU318733	2	Bolt	-
19	SU318980	2	Lock Washer	-
20	19M3161	2	Cap Screw	M12 X 25
21	SU317901	4	O-Ring	-
22	SU317890	8	O-Ring	-
23	SJ22811	1	Oil Line	Hydraulic Cylinder, Outside
24	14M7515	2	Nut	M18
25	SJ22809	2	Oil Line	-
26	SJ17557	1	Hydraulic Cylinder	-
27	SU31494	1	Pin	-
28	24M7053	3	Washer	17 X 30 X 3 mm
29	SU328164	3	Nut	-
30	11M7022	3	COTTER PIN	4 X 28 mm
31	SU31495	1	Sleeve	-

Hydraulic Steering Wheel and Cylinder
