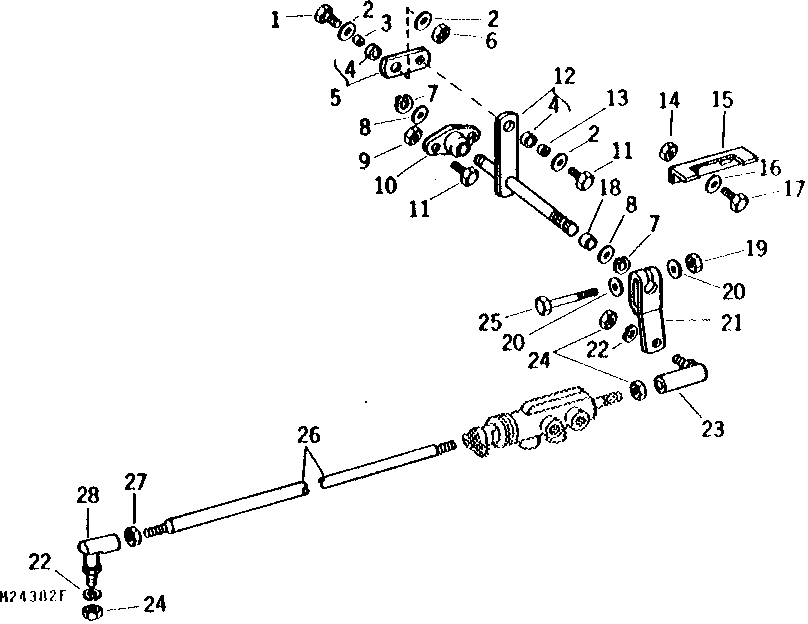

STEERING LINKAGE, PIVOT AND DRAG LINK [A16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M83527	1	BOLT	-
2	24H1176	3	Washer	13/32" X 1-1/4" X 0.100"
3	M48518	1	BUSHING	-
4	M48640	2	WASHER	-
5	AM35399	1	LINK	-
6	U13184	1	Lock Nut	-
7	M40514	2	Snap Ring	-
8	24H1184	2	Washer	25/32" X 1-1/4" X 0.105"
9	14H812	2	NUT	3/8"
10	AM30774	1	Bearing	-
11	19H2284	3	Cap Screw	3/8" X 7/8"
12	AM35383	1	PIVOT	-
13	M48597	1	BUSHING	-
14	14H785	2	Nut	5/16"
15	M49147	1	STOP	-
16	24H1050	2	WASHER	11/32" X 11/16" X 0.065"
17	19H1900	2	Cap Screw	5/16" X 3/4"
18	M48198	1	BUSHING	-
19	M63440	1	LOCK NUT	-
20	24H1682	2	Washer	13/32" X 7/8" X 0.120"
20	M68987	2	Washer	-
21	M48594	1	STEERING ARM	-
22	12H301	2	Lock Washer	1/2"
23	AM32868	1	BALL JOINT	(SUB AM100644) (R.H. THREADS)
24	14H856	3	Nut	1/2"
25	19H1801	1	CAP SCREW	3/8" X 2"
26	M48545	1	STUD	-
27	14H881	1	Nut	1/2", (L.H. THREADS)
28	AM32869	1	BALL JOINT	(SUB AM100645) (L.H. THREADS)

STEERING LINKAGE, PIVOT AND DRAG LINK [A16]

Нет текстового описания
