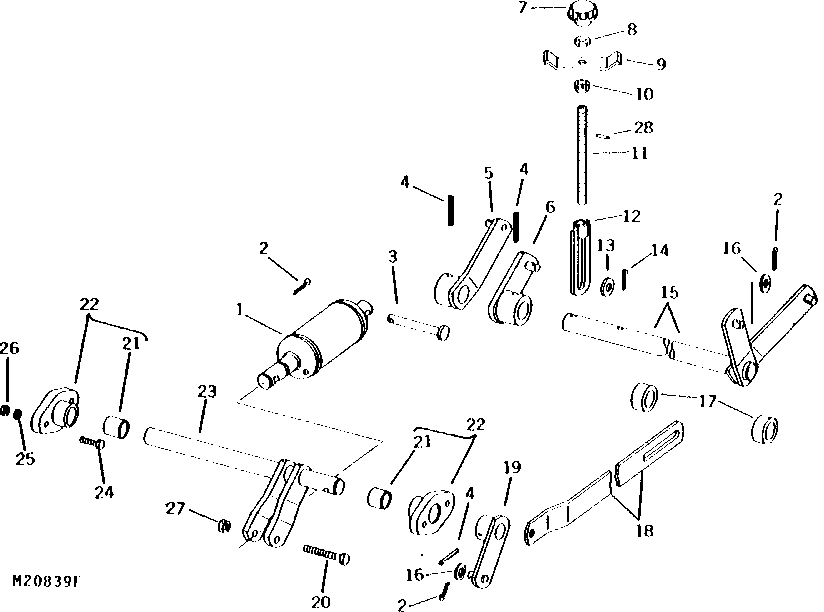

ROCKSHAFT, ROCKSHAFT CYLINDER AND MOWER LIFT SHAFT [C08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM35435	1	Hydraulic Cylinder	-
2	11H236	3	Cotter Pin	1/8" X 1"
3	M48519	1	Pin Fastener	-
4	25H1182	3	Groove Pin	5/16" X 1-3/4"
5	AM35393	1	ARM	L.H.
6	AM35396	1	ARM	DEPTH STOP
7	M44869	1	KNOB	-
8	14H826	1	Nut	1/2"
9	M80050	1	SPRING	-
10	14H909	1	Nut	1/2"
11	M81368	1	STUD	-
12	AM36154	1	STOP	-
13	24H1254	1	Washer	17/32" X 1-1/8" X 0.105"
14	11H211	1	COTTER PIN	1/8" X 3/4"
15	AM35392	1	SHAFT	-
16	24H1341	2	Washer	17/32" X 15/16" X 0.060"
17	M48600	2	BUSHING	-
18	M48517	1	LINK	-
19	AM35337	1	ARM	-
20	19H1974	1	Cap Screw	1/2" X 2-3/4"
21	M48184	2	BUSHING	-
22	AM35836	2	BEARING	-
23	AM35336	1	ROCKSHAFT	-
24	19H1731	4	Cap Screw	3/8" X 1"
25	12H304	4	Lock Washer	3/8"
26	14H812	4	NUT	3/8"
27	M63368	1	LOCK NUT	-
28	25H42	1	GROOVE PIN	1/8" X 3/4"

ROCKSHAFT, ROCKSHAFT CYLINDER AND MOWER LIFT SHAFT [C08]

Нет текстового описания
