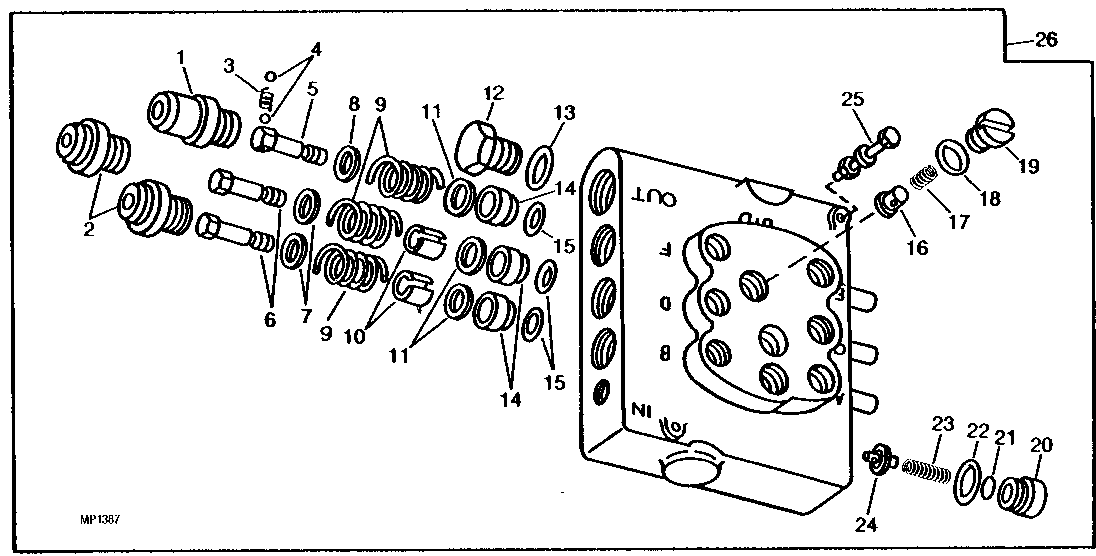

HYDRAULIC CONTROL VALVE (S.N. -95000) [C21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM31421	1	DETENT	(SUB AM38628)
2	AH78780	2	CAP	-
3	E41822	1	Spring	(12.70 MM) 1/2"
4	A4742R	2	Ball	(3.96 MM) 5/32"
5	M42850	1	SCREW	-
6	N150468	2	SCREW	(30.16 MM) 1-3/16"
7	N153975	2	WASHER	(17.018 MM) 0.670" O.D.
8	M42856	1	WASHER	(17.195 MM) 0.677" O.D.
9	M42852	3	COMPRESSION SPRING	(31.75 MM) 1-1/4"
10	N150469	2	BUSHING	(11.11 MM) 7/16"
11	M46767	3	Washer	(0.508 MM) 0.020"
11	M46768	3	WASHER	(1.168 MM) 0.046"
12	AE24798	1	Fitting	-
13	R26448	1	O-Ring	(A)
14	N150470	3	Bushing	-
15	R394R	6	O-Ring	(A)
16	N150466	3	Plunger	-
17	N150467	3	Spring	-
18	T42789	3	O-Ring	(A)
19	AN150266	3	Fitting Plug	-
20	E40774	1	PLUG	(SUB AE25156)
21	T24871	1	SHIM	(0.381 MM) 0.015"
21	H31257	1	SHIM	(0.254 MM) 0.010"
21	N111502	1	Washer	(0.889 MM) 0.035"
22	32246	1	O-Ring	(A)
23	T17367	1	SPRING	-
24	E40775	1	Poppet	-
25	19H1996	2	Cap Screw	1/4" X 2"
25	14H786	2	Nut	1/4"
25	24H1287	2	Washer	9/32" X 5/8" X 0.065"
26	AM35417	1	VALVE	-
..	AM35561	1	SEAL KIT	(SUB AM37238)

HYDRAULIC CONTROL VALVE (S.N. -95000) [C21]
