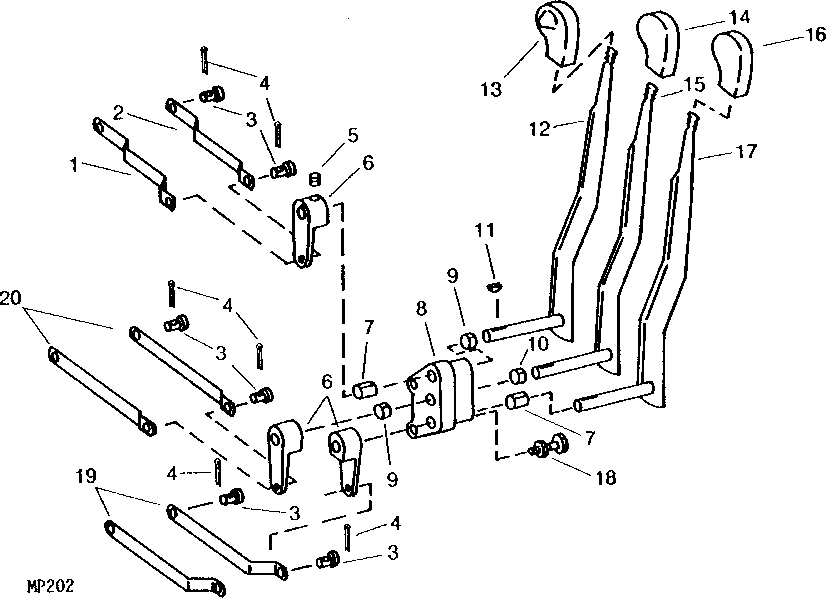

HYDRAULIC CONTROL VALVE LEVERS AND LINKAGE (S.N. 80001- ) [C20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M81745	1	LINK	-
2	M81744	1	LINK	-
3	M42832	6	Pin Fastener	-
4	11H266	6	Cotter Pin	1/16" X 1/2"
5	22H841	3	Set Screw	1/4" X 1/4"
6	M81731	3	ARM	-
7	M81743	2	Spacer	-
8	M81728	1	BEARING	-
9	M81726	2	WASHER	-
10	M81727	1	SPACER	-
11	26H7	3	SHAFT KEY	1/8" X 1/2"
12	AM37285	1	Lever	INNER
13	R54275	1	GRIP	-
14	M48534	1	Knob	-
15	AM37279	1	LEVER	CENTER
16	R54274	1	GRIP	-
17	AM37270	1	LEVER	OUTER
18	19H1849	2	Cap Screw	5/16" X 1-1/4"
18	14H785	2	Nut	5/16"
19	M81747	2	LINK	-
20	M81746	2	LINK	-

HYDRAULIC CONTROL VALVE LEVERS AND LINKAGE (S.N. 80001- ) [C20]
