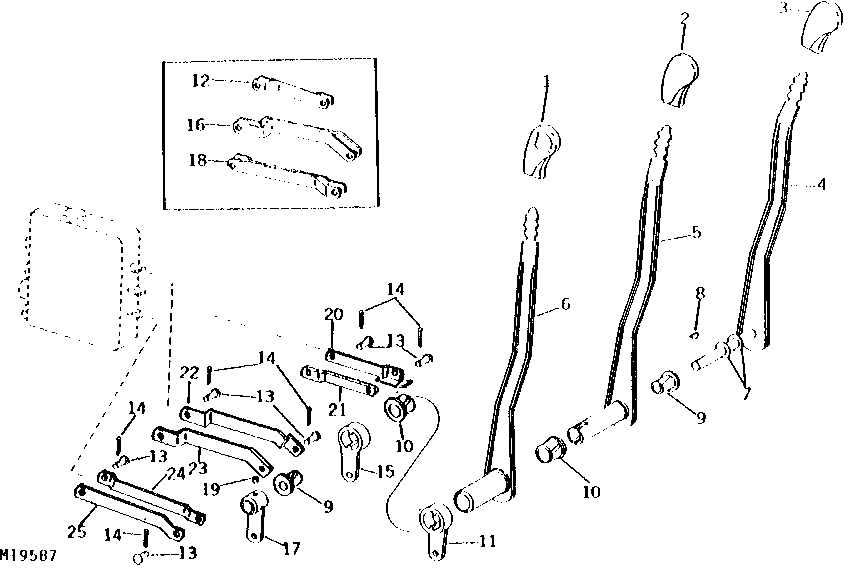

HYDRAULIC CONTROL VALVE LEVERS AND LINKAGE (S.N. -80000) [C19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R54275	1	GRIP	(INNER)
2	M48534	1	Knob	(CENTER)
3	R54274	1	GRIP	(OUTER)
4	AM35376	1	LEVER	(OUTER)
5	AM35377	1	LEVER	(CENTER)
6	AM35378	1	LEVER	(INNER)
7	24H1227	3	Washer	17/32" X 13/16" X 0.060"
8	26H7	1	SHAFT KEY	1/8" X 1/2"
9	T23639	2	Bushing	(12.70 MM) 1/2" I.D.
10	M42565	2	Bushing	(22.23 MM) 7/8" I.D.
11	AM32093	1	CRANK	-
12	AM35420	1	LINK	(SUB AM36329)
12	AM36329	1	LINK	(SUB AM36715 AND M48670)
13	M42832	6	Pin Fastener	-
14	11H266	6	Cotter Pin	1/16" X 1/2"
15	M42403	1	CRANK	-
16	AM35419	1	LINK	(SUB M48673 AND M48674)
17	AM31835	1	ARM	(SUB AM36930)
17	AM36930	1	ARM	-
18	AM35418	1	LINK	(SUB M48671 AND M48672)
19	22H841	1	Set Screw	1/4" X 1/4"
20	AM36715	1	LINK	-
21	M48670	1	STRAP	-
22	M48674	1	LINK	-
23	M48673	1	LINK	-
24	M48672	1	STRAP	-
25	M48671	1	LINK	-

HYDRAULIC CONTROL VALVE LEVERS AND LINKAGE (S.N. -80000) [C19]
